Guide di montaggio per pannelli solari in alluminio

Le guide di montaggio per pannelli solari in alluminio TF-RL-B48 sono progettate per i tetti e vengono solitamente utilizzate per l'installazione in cui è richiesta un'elevata resistenza della struttura. Il design del profilo del binario è più resistente e più spesso dei normali binari da tetto sul mercato e potrebbe essere applicato in alcuni progetti con una forte velocità del vento fino a 60 m/s.

SCHEDA DATI

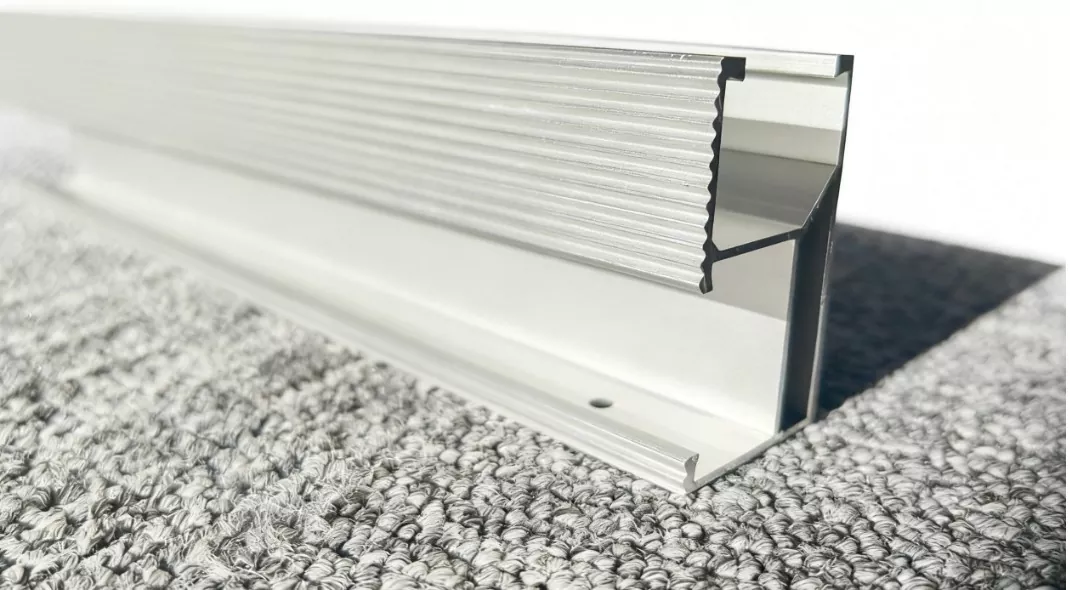

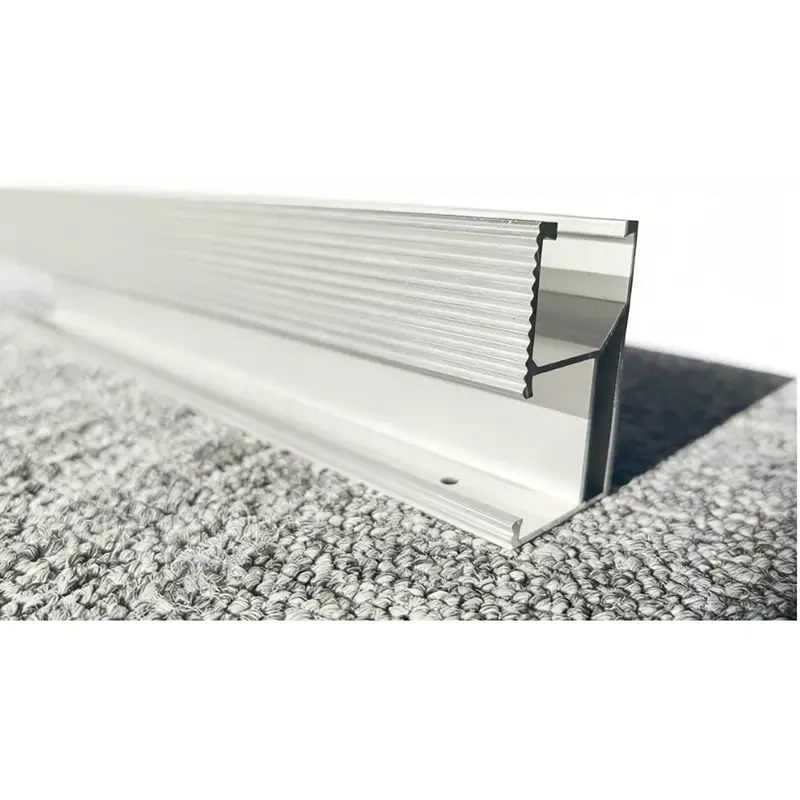

I binari fotovoltaici TF-RL-B48 sono diventati popolari grazie al loro design speciale, progettati con una fessura nella parte posteriore del profilo, in modo che il connettore del binario possa essere installato sul retro del binario, ciò non influirà sull'installazione dei piedini a L o del gancio per tetto in tegole.

In questo modo, il team di installazione non deve preoccuparsi del problema delle interferenze, risparmiando tempo di installazione.

Lo spessore dello strato di anodizzazione delle nostre guide di montaggio per pannelli solari in alluminio è superiore a 10μm, con un bell'aspetto e una forte resistenza alla corrosione. Il che li rende adatti all'uso esterno in vari climi. (è possibile personalizzare anche diversi requisiti per lo strato di anodizzazione)

Il peso delle guide di montaggio solare in alluminio è leggero, facile da maneggiare e installare, il che farà risparmiare sui costi di manodopera e supporterà un'installazione flessibile.

Il lato anteriore del binario da tetto è dotato di strisce che possono aumentare la stabilità degli accessori del gancio da tetto o dei piedini a L per abbinarli perfettamente.

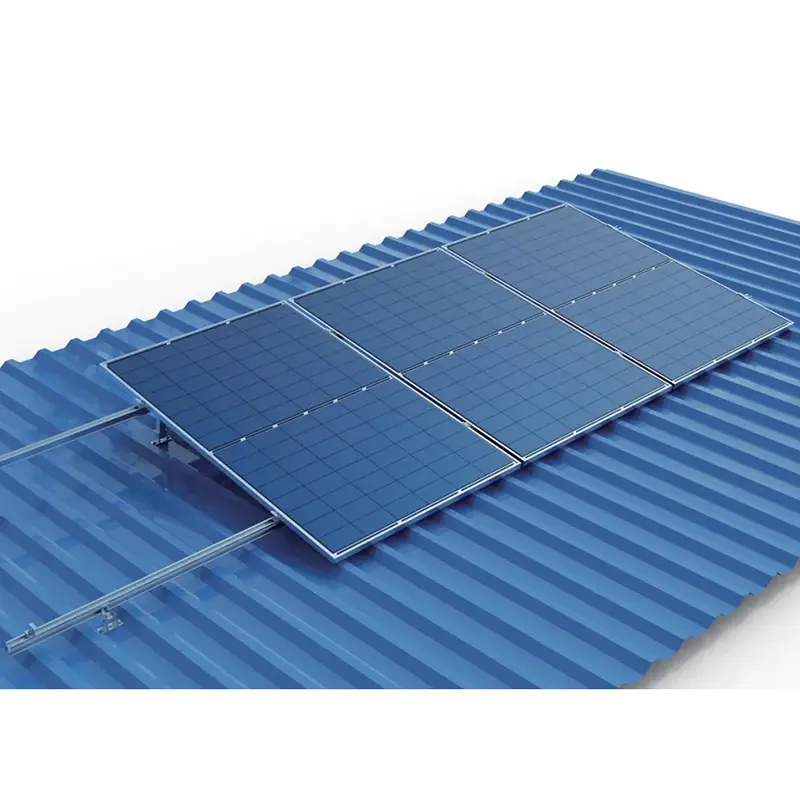

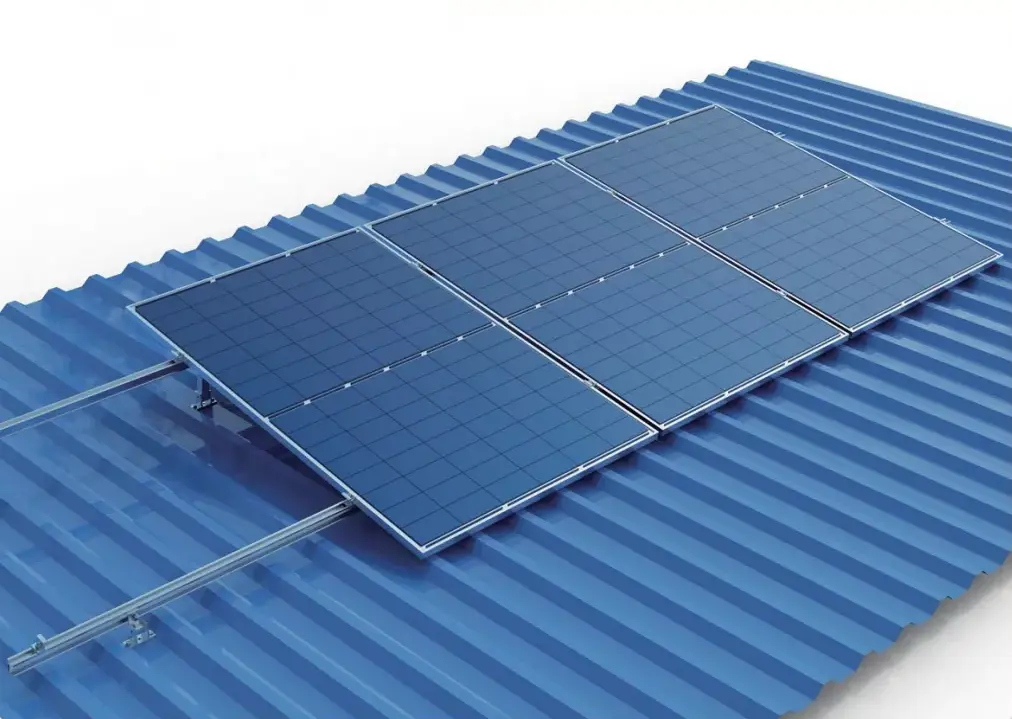

La struttura di montaggio per tetto in metallo comprendente: piede a L, guida solare, morsetto terminale, morsetto centrale, ecc

Sono disponibili i colori argento e nero e la lunghezza può essere personalizzata secondo la richiesta del progetto.

La quantità di ciascun articolo può essere regolata in base alle esigenze

Qual è il kit di montaggio completo di questo sistema di scaffalature solari?

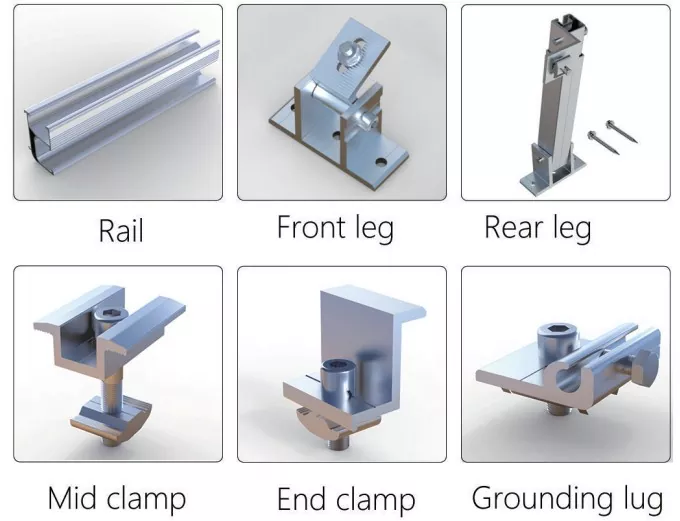

Tutti i kit contengono principalmente binari, gamba anteriore, gamba posteriore e morsetti come morsetto centrale, morsetto finale e capocorda di messa a terra, ecc.

Come installare le guide sul tetto?

1. Misurare le dimensioni del tetto per controllare la quantità delle guide di montaggio del pannello solare in alluminio.

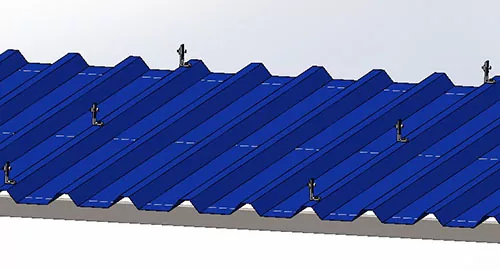

2. Installare la base di supporto della guida. Ad esempio, sotto il tipo di soluzione Piedini a L, montando prima i kit piedini a L sul tetto posizionabile.

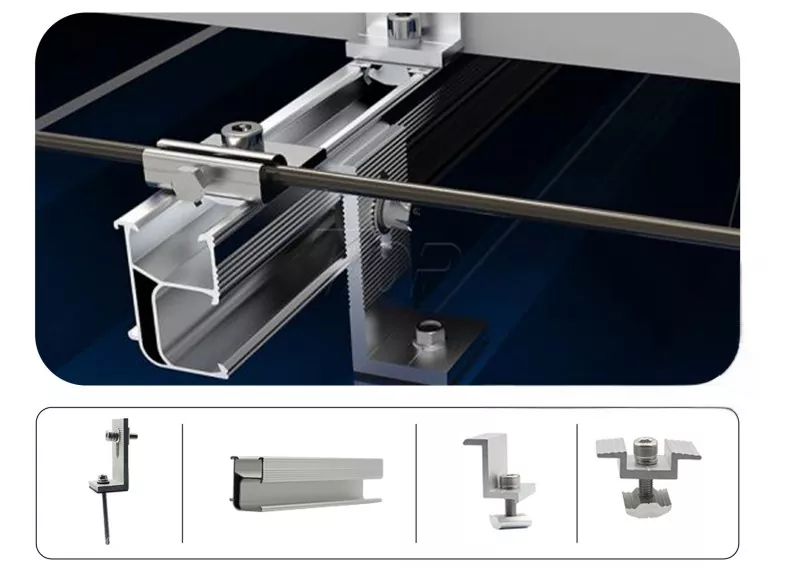

3. Guide di scorrimento tra i piedini a L della stessa linea, fissati con il bullone con fessura a T sui piedini a L. Le rotaie saranno collegate tramite connettori ferroviari come nelle figure seguenti.

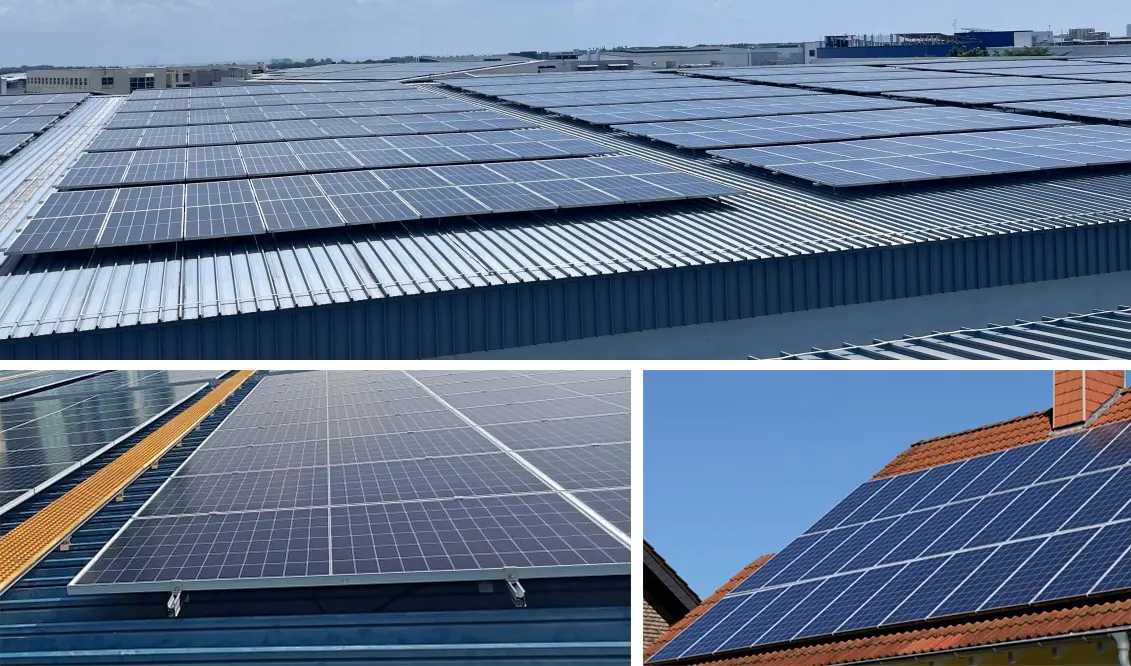

Caso del progetto
