Fornitore di supporti per tetti per pannelli solari di alta qualità e durevoli
Topfencesolar è leader nella ricerca e sviluppo e nella progettazione di sistemi di montaggio su tetto per pannelli solari. Offriamo professionalmente soluzioni solari one-stop. I nostri sistemi includonoMontaggio del pannello solare sul tetto piano, Sistema di montaggio su tetto in metallo, Sistema di montaggio solare a terra, sistema solare per posto auto coperto, sistema per tetto solare BIPV e sistema solare agrivoltaico.
Costruendo una centrale solare direttamente sul tetto degli edifici esistenti, non è necessario occupare ulteriore terreno. Al giorno d'oggi è una soluzione popolare per la trasformazione energetica urbana. Il sistema solare sul tetto combina bene le strutture solari e il tetto essendo strutture complete e integrate.
Che tipo di tetti si potrebbero installare con i pannelli solari?
Categoria del tetto:
|
Tetto in tegole |
Tetto in metallo |
Tetto in asfalto |
Tetto in cemento |
|
|
|
|
|
Tetti metallici come tetti con aggraffature, piastre ondulate, ecc.
Fondo in tegole inclinate con trave in legno
Tetto in asfalto inclinato o piano
Tetto in cemento tipo cementazione
Altre categorie...
1. Per il tetto in metallo, misurare la dimensione del tetto. il sistema è progettato in base ai dettagli delle dimensioni del tetto esistenti come di seguito.
2. Il team di ingegneri di Topfencesolar abbinerà di conseguenza la migliore soluzione per i tetti.

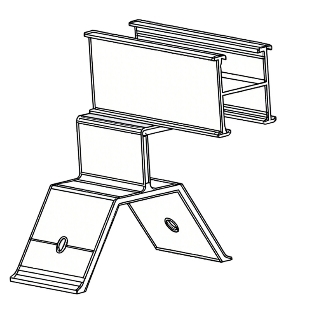

UN. Il tetto in metallo sceglie i morsetti da tetto con sistema ottimizzato di binari ad H, installazione facile e veloce.

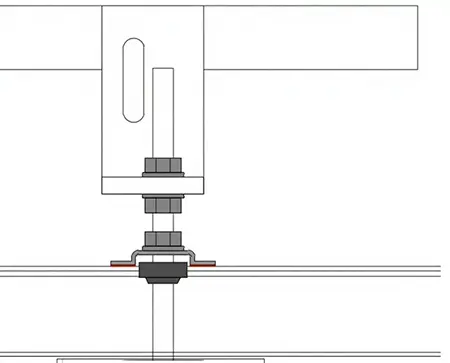

B. Piedini a L con sistema di bulloni per il tetto in lamiera ondulata.

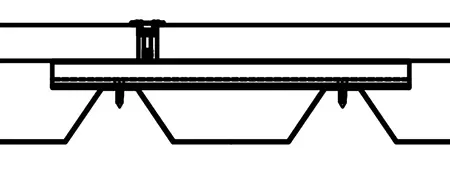

C. Il sistema Mini Rail ha ottimizzato la struttura per ridurre al minimo il peso del carico.

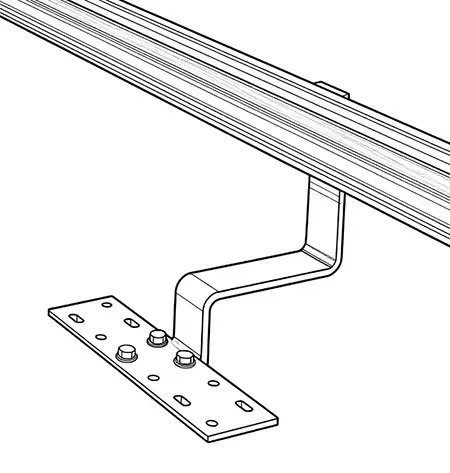

D. Per i tetti in tegole, potremmo scegliere di utilizzare il gancio per tetto/bulloni a due teste + sistema di binari.

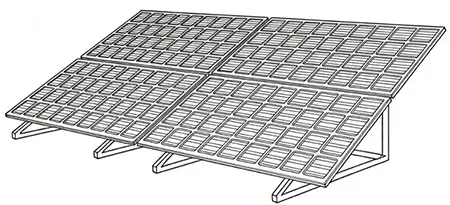

e. Sul tetto piano si applica principalmente il sistema di zavorra o il design del treppiede.
F. La struttura del treppiede può soddisfare diverse angolazioni e un'elevata personalizzazione per una migliore generazione di energia solare su tetti piani o inclinati.
Altre soluzioni per favorecontattaci, daremo soluzioni riguardanti il tuo tetto.
Fattori di progettazione della struttura di montaggio sul tetto:
Carico di progettazione
|
Elementi |
Parametro (sotto l'esempio delle informazioni) |
|
Dimensione del pannello |
2278*1134*30 |
|
Peso del pannello |
30 kg |
|
Orientamento del pannello |
Verticale o orizzontale |
|
Quantità di pannelli/per set |
1×2 = 2 pezzi |
|
Angolo di inclinazione |
11° |
|
Velocità del vento regionale |
72 m/s （velocità di raffica 3s） |
|
Carichi di neve al suolo |
0 Kpa |
|
Categoria del terreno |
3 |
|
Altezza massima |
10 milioni |
|
Sito di installazione |
Sul tetto |
|
Regioni |
C |
|
Norma di progettazione |
AS/NZS 1170 (esempio) |
|

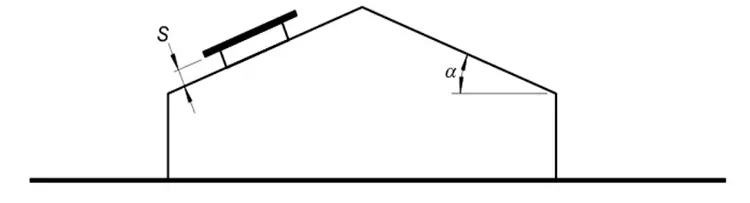

Se α= 11° |
|
|
|
Quando, |
θ = °,positivo |
= 0,600 |
|
Quando, |
θ = 0 °,negativo |
= -1.400 |
Calcolo dello stress della struttura

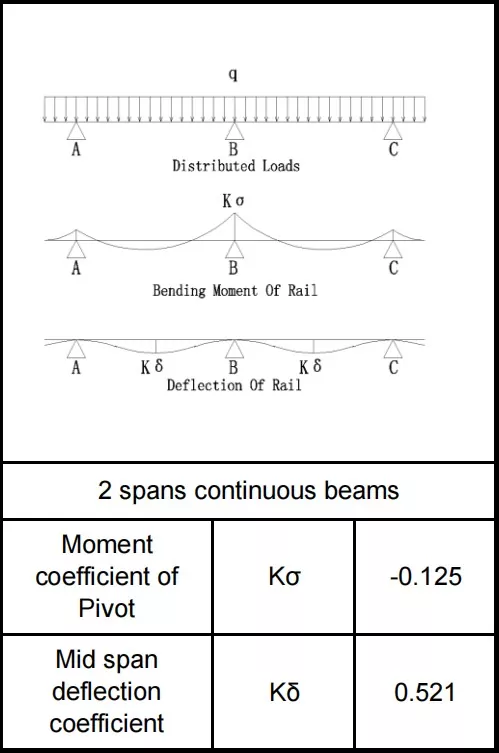

Mappa di schizzo della larghezza del carico ferroviario singolo
Luce L=1.050m
Cantilever Ls=0,200 m
Quantità di campate n=2
Angolo di inclinazione θ=11°
Larghezza delle rotaie caricate B=0,759 m
Combinazioni di carico
|
Combinazioni di carico della rotaia |
|||
|
|
X Asix-Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Carico |
Carico fisso-G |
17.49 |
89.97 |
|
Carico sottovento-W1 |
0 |
718.39 |
|
|
Carico del vento in alto-W2 |
0 |
-1676.24 |
|
|
Carico di neve-S |
0.00 |
0.00 |
|
|
Combinazioni di carico |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Una progettazione sicura della struttura del pannello solare del tetto dovrebbe essere eseguita in situazioni di conteggio sicure per supportare l'utilizzo della struttura a lungo termine.
La vita utile della nostra struttura è ≥ 25 anni
La garanzia è di 10 anni.
- View as

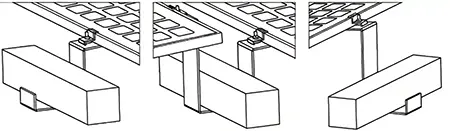

Sistema di montaggio per tetto piano con zavorra a triangolo solare
In qualità di produttore professionale, vorremmo fornirvi un sistema di montaggio per tetto piano con zavorra a triangolo solare di alta qualità. Il sistema di montaggio su tetto piano è progettato per varie installazioni di pannelli solari su tetto piano con design non penetrante. Topfencesolar ha progettato questo sistema protetto dalla zavorra che elimina la necessità di penetrazione nel tetto ed elimina il rischio di perdite d'acqua nel tetto. È la soluzione ideale per applicazioni su tetti piani commerciali e industriali, ben collaudata e notoriamente utilizzata nelle regioni di Europa, Nord America, MENA e APAC. .
Marca:Topfencesolare
Materiale del prodotto:Al6005-T5
Funzione del prodotto:Installazione modello zavorra per tetto solare
Durata utile:≥25 anni
Sistema di montaggio solare per tetto piano con zavorra
In qualità di produttore professionale, il sistema di montaggio solare per tetti piani Ballast di Topfencesolar, progettato tenendo conto dell'elevata velocità del vento e delle forti nevicate nel rispetto delle normative edilizie.
Il team di Topfencesolar Engieneer sta elaborando il sistema di zavorra ideale in base alla struttura del tetto, calcolando con precisione il carico della struttura. Offriamo il rafforzamento della struttura di zavorra simulando il carico del vento, i calcoli del carico di neve e anche il carico morto per offrire una soluzione di sicurezza completa per il vostro tetto piano.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio
Funzione del prodotto:Sistema di supporto della zavorra
Vita utile:≥25 anni
Il team di Topfencesolar Engieneer sta elaborando il sistema di zavorra ideale in base alla struttura del tetto, calcolando con precisione il carico della struttura. Offriamo il rafforzamento della struttura di zavorra simulando il carico del vento, i calcoli del carico di neve e anche il carico morto per offrire una soluzione di sicurezza completa per il vostro tetto piano.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio
Funzione del prodotto:Sistema di supporto della zavorra
Vita utile:≥25 anni
Sistema di kit di montaggio solare per tetto piano
Xiamen Topfencesolar è uno dei produttori leader di prodotti per il montaggio solare in Cina, forniamo sistemi di kit di montaggio solare per tetti piani di alta qualità. Il design professionale e il servizio OEM possono essere forniti in base alle richieste dei clienti.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio Al 6005-T5/T6, acciaio zincato a caldo
Funzione del prodotto:Montaggio solare su tetto in metallo
Durata utile:≥25 anni
Sistema di montaggio del reattore solare
In qualità di produttore professionale, il sistema di montaggio per zavorra solare senza penetrazione prodotto da Topfencesolar fornisce una soluzione stabile e senza perforazione per l'installazione di pannelli solari sui tetti. Si tratta di risposte su blocchi di cemento a base ponderata come lastre di cemento o vassoi di zavorra per fissare i pannelli solari. Non è necessario utilizzare i tasselli di ancoraggio ad espansione per penetrare nei tetti in cemento. La soluzione semplificata mantiene l'integrità del tetto e riduce i tempi di installazione, eliminando il rischio di perdite d'acqua. Installazione economica, facile e veloce per i pannelli solari.
Marchio:Topfencesolare
Materiale del prodotto:Acciaio Q235 zincato a caldo
Funzione del prodotto:Montaggio solare su tetto in metallo
Orientamento del modulo:Orizzontale o verticale
Marchio:Topfencesolare
Materiale del prodotto:Acciaio Q235 zincato a caldo
Funzione del prodotto:Montaggio solare su tetto in metallo
Orientamento del modulo:Orizzontale o verticale
Sistema di montaggio con gancio per tetto in tegole
Il sistema di montaggio con gancio per tetto in tegole con marchio Topfencesolar, prodotto dalla Cina, è una soluzione di installazione facile e veloce per supportare i pannelli solari sul tetto in tegole inclinate montati sui ganci del tetto in tegole e sulle guide in alluminio con morsetti. Non sono necessarie saldature in loco e nessun danno alla struttura del tetto.
Marchio:Topfencesolare
Materiale del prodotto:Acciaio SUS304
Funzione del prodotto:Tetti in tegole residenziali, commerciali o industriali
Durata utile:20 anni
Marchio:Topfencesolare
Materiale del prodotto:Acciaio SUS304
Funzione del prodotto:Tetti in tegole residenziali, commerciali o industriali
Durata utile:20 anni
Supporto solare per tetto in tegole
In qualità di produttore professionale, Topfencesolar è specializzato nella ricerca e sviluppo e nella produzione di sistemi di montaggio solare per tetti in tegole. Materiale in alluminio avanzato per leggerezza, resistenza alla corrosione e facilità di installazione. I ganci in alluminio potrebbero mantenere perfettamente il tetto in tegole (wanzheng) e la sicurezza. Questo mercato applicativo copre l'Europa come Germania, Spagna, Italia, Paesi Bassi, ecc. E paesi asiatici come Indonesia, Tailandia, Vietnam, ecc.
Marchio del prodotto:Topfencesolare
Materiale del prodotto:Alluminio di alta qualità
Funzione del prodotto:Il gancio da tetto monta binari e supporta pannelli solari
Durata utile:≥25 anni
Marchio del prodotto:Topfencesolare
Materiale del prodotto:Alluminio di alta qualità
Funzione del prodotto:Il gancio da tetto monta binari e supporta pannelli solari
Durata utile:≥25 anni
In qualità di produttore e fornitore affidabile Supporti per pannelli solari sul tetto in Cina, abbiamo la nostra fabbrica. Per avere il listino prezzi dei prodotti personalizzati contattateci.
