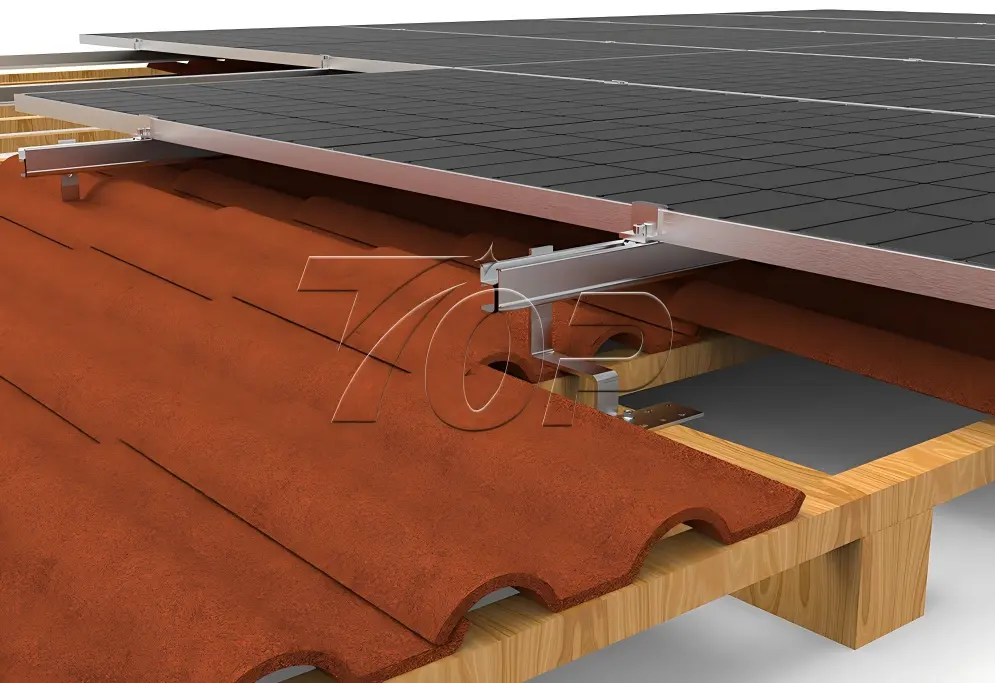

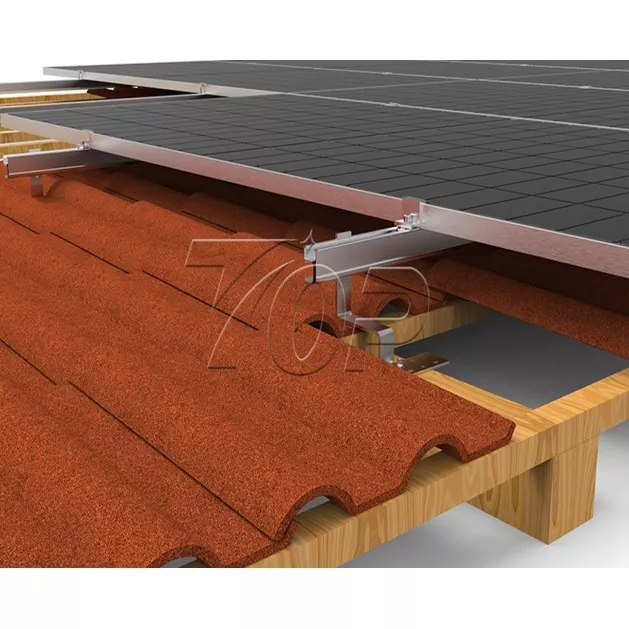

Supporto solare per tetto in tegole

In qualità di produttore professionale, i ganci per montaggio solare per tetti in tegole Topfencesolar sono personalizzati in base alle forme dei tetti in tegole residenziali dei paesi europei/asiatici. La serie di modelli di ganci solari Topfence soddisfa le diverse richieste del mercato.

La lunghezza regolare della staffa di 150 mm soddisfa un'ampia gamma di sovrapposizioni di tegole e può essere regolata da diverse altezze per fissare tipi di tetti di tegole. La durezza potrebbe montare il telaio del pannello solare con spessore di 30 mm e 35 mm. Per massimizzare l'integrità delle tegole, l'affidabilità delle strutture di montaggio e la sicurezza dei pannelli solari di supporto, i ganci solari Topfencesolar sono l'opzione migliore per te.

Componenti del sistema:

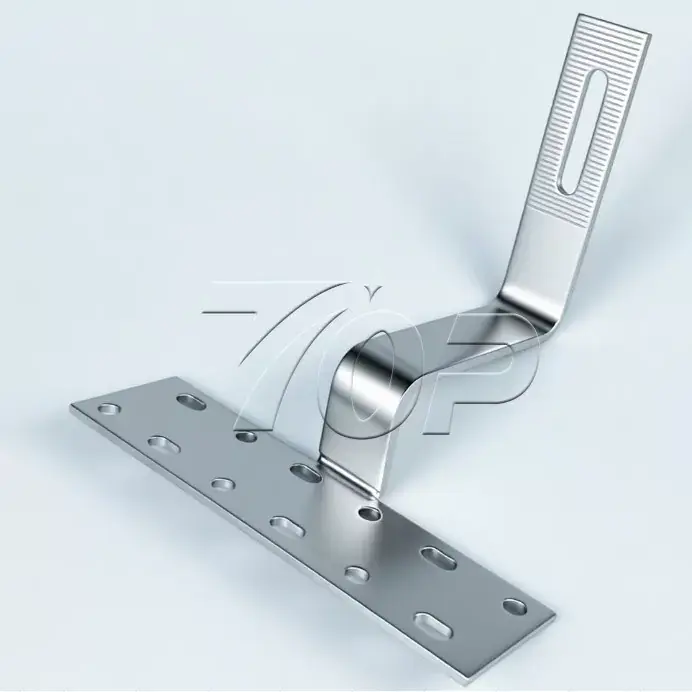

-Gancio per tetto

-Binari TF B45 da 4200mm - 4500mm

-Connettori ferroviari TF B45

-A2 Vite a testa flangiata 8*100

-O bulloni a due teste SUS304

-Morsetti intermedi: per modelli di pannelli solari verticali o orizzontali

-Morsetti terminali: per modelli di pannelli solari verticali o orizzontali

-Cappuccio terminale della guida



>Carico del vento: fino a 60 m/s

>Carico neve: fino a 1,4 KN/m2

>Orientamento del pannello fotovoltaico: verticale o verticale

>L'altezza del gancio potrebbe essere regolabile (opzionale).

Componenti e materiali

Acquista il supporto solare per tetto in tegole personalizzato da Topfencesolar, che è uno dei produttori e fornitori in Cina. Il trattamento di anodizzazione di alta qualità del materiale Al 6005-T5 mantiene il pannello solare installato saldamente con ottime prestazioni di resistenza alla corrosione della struttura. Ciò che abbiamo fatto fa sì che il supporto solare per tetto in tegole sia duplice, utilizzando oltre 25 anni di servizio.

Possiamo allestire rapidamente la struttura su tetti in tegole, senza bisogno di strumenti complessi o competenze professionali. Semplici passaggi di installazione, meno manodopera e meno tempo necessario.

Passaggi del manuale di installazione:

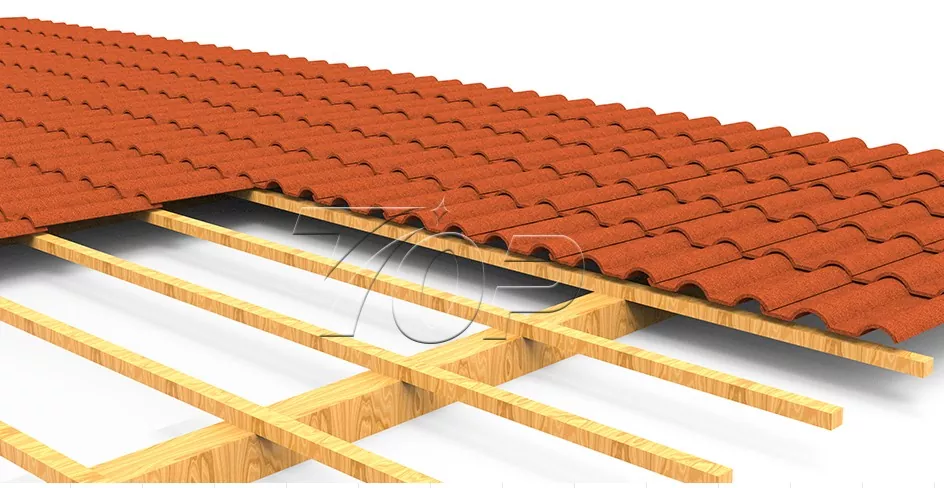

1. Misurare le dimensioni del tetto, progettare il layout della serie di pannelli solari, quindi il team di ingegneri di Topfencesolar progetta la struttura per i pannelli solari.

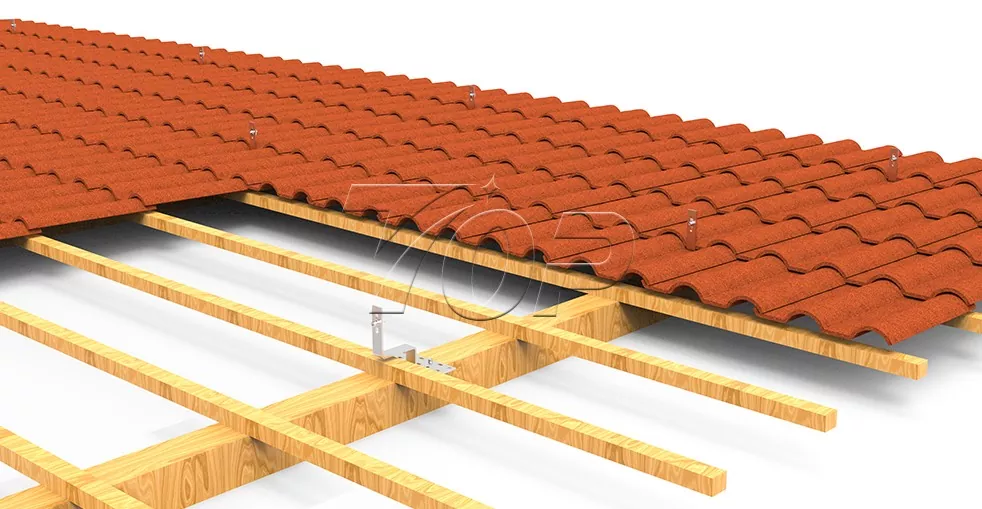

2. Installare i ganci da tetto.

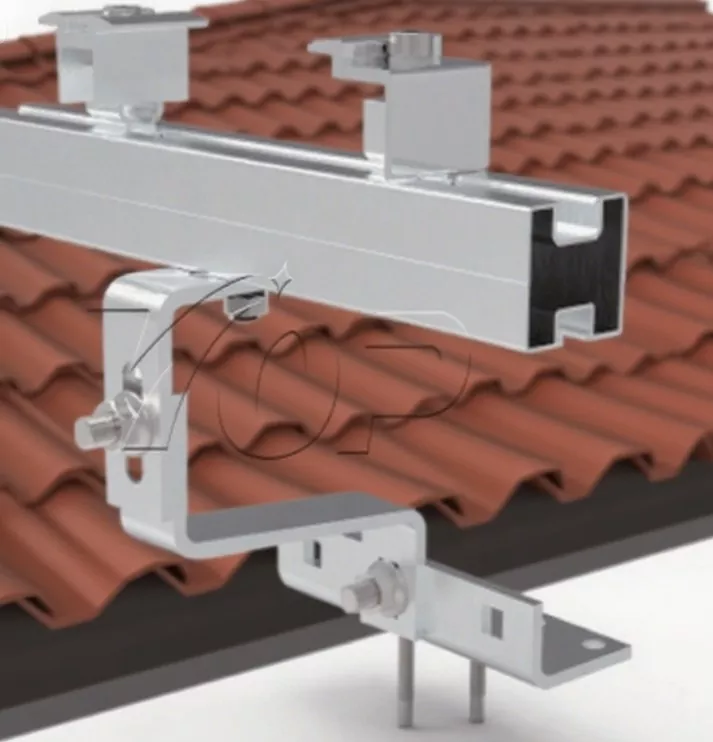

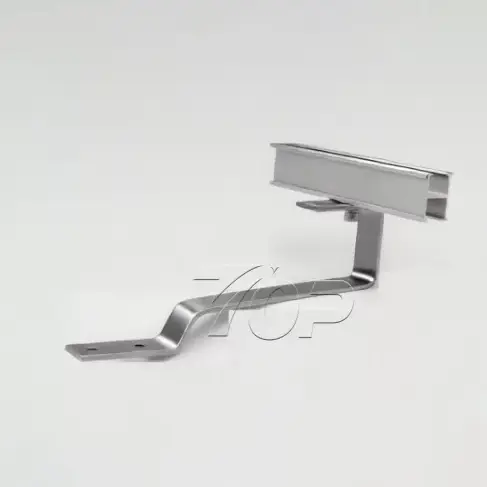

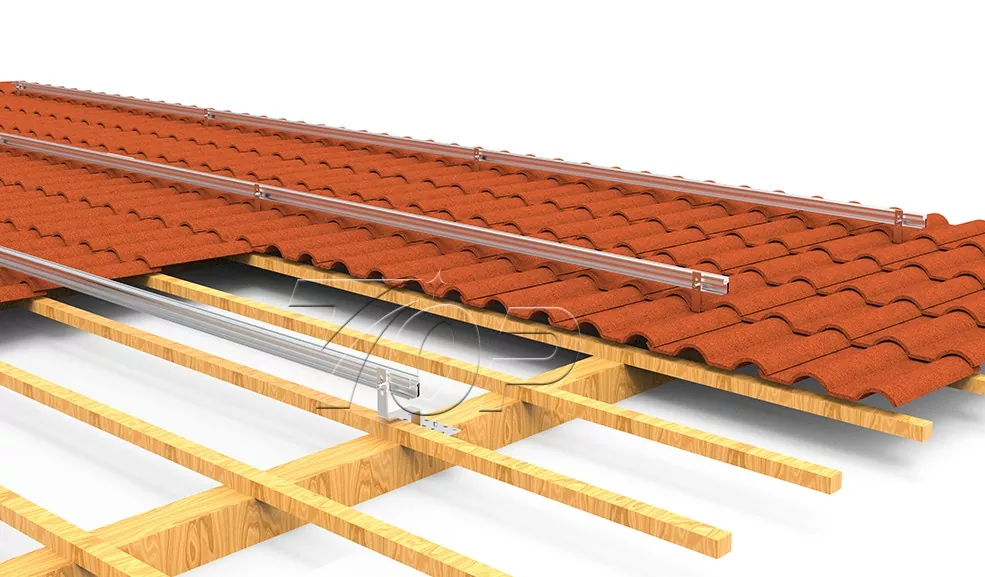

3. Montaggio delle guide sui ganci

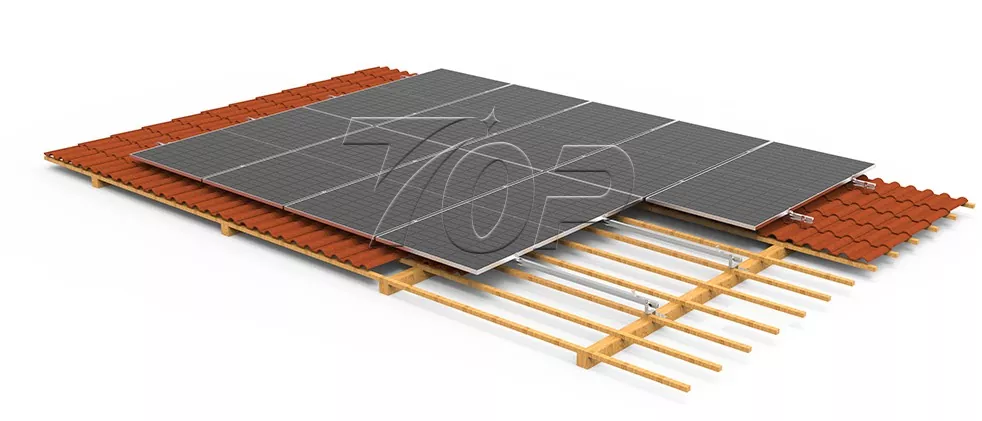

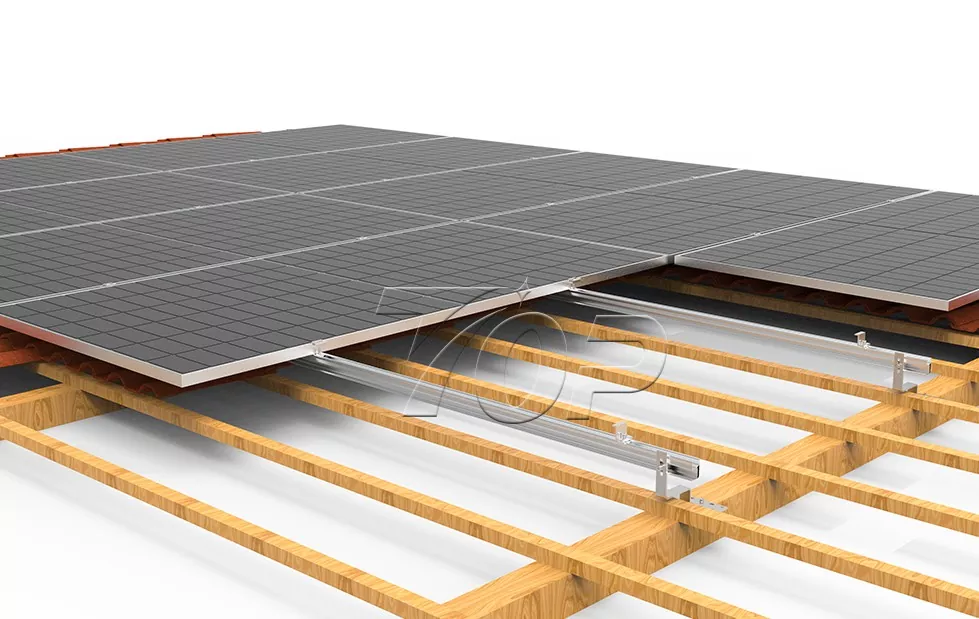

4. Installare i pannelli solari sui binari.

5. Collegare i pannelli solari e fissarli con i morsetti intermedi e quelli terminali.

Vantaggi

A. Il sistema di montaggio solare per tetti in tegole progettato da Topfencesolar è per uso residenziale o commerciale, superando la simulazione del carico del vento fino a 60 m/s, del carico della neve fino a 1,4 kn/m2.

B. Regolazione flessibile per adattarsi a diversi tetti regolando le altezze.

C. Installazione semplice, la struttura semplificata può essere installata facilmente, senza bisogno di strumenti o competenze complesse, risparmiando tempo e fatica.

Sistema di ganci dotato di meno staffe, costi di struttura inferiori e costi di manodopera inferiori.
