Rinforzo della recinzione fotovoltaica in regioni con forte vento: Guida tecnica per appaltatori e installatori EPC

Soluzioni di rinforzo strutturale per sistemi di recinzione fotovoltaici soggetti a vento forte

Strutture rinforzate in lega di alluminio rispetto all'acciaio tradizionale

La selezione dei materiali è una delle decisioni più critiche inRinforzo della recinzione fotovoltaica, soprattutto in ambienti ventosi e corrosivi. Le tradizionali strutture in acciaio zincato, sebbene convenienti a breve termine, spesso soffrono di un degrado accelerato nelle regioni costiere o umide. Al contrario, i sistemi in lega di alluminio ad alta resistenza offrono un equilibrio superiore tra peso, resistenza alla corrosione e prestazioni strutturali.

Da un punto di vista ingegneristico, la lega di alluminio (tipicamente 6005-T5 o 6063-T6) fornisce un'eccellente resistenza alla trazione riducendo significativamente il carico proprio sulla fondazione. Questa riduzione del peso migliora direttamente l'efficienza dell'installazione e riduce i costi di trasporto: considerazioni chiave per gli appaltatori EPC che gestiscono implementazioni su larga scala.

Se abbinato aElementi di fissaggio in acciaio inossidabile SUS304, le strutture in alluminio formano un sistema resistente alla corrosione in grado di resistere ad ambienti di nebbia salina per oltre 720 ore. Rispetto all'acciaio zincato a caldo (HDG), che può sviluppare difetti di rivestimento nel tempo, questa combinazione garantisce una durata a lungo termine con una manutenzione minima.

Design del montante ottimizzato per la resistenza al vento

I pali della recinzione fungono da componenti portanti primari in qualsiasi sistema di recinzione solare. Nelle regioni ventose, una progettazione inadeguata dei pali è una delle principali cause di cedimento strutturale. I sistemi di recinzione fotovoltaici rinforzati richiedono pali con spessore della parete maggiore, in genere ≥ 2,0 mm, per resistere alla flessione e alla deformazione sotto carichi di vento laterali.

Altrettanto importante è ilprofondità di inserimento. Per la maggior parte delle applicazioni con vento forte, si consiglia una profondità minima di 800 mm, anche se questa può aumentare a seconda delle condizioni del terreno e della classe del vento. L'incasso più profondo migliora la resistenza ai momenti ribaltanti e alle forze di sollevamento.

I progetti avanzati possono anche incorporare:

• Profili dei montanti a cappello o a C per un migliore momento di inerzia
• Piastre di base rinforzate per sistemi su calcestruzzo
• Funzionalità antirotazione per prevenire l'instabilità torsionale

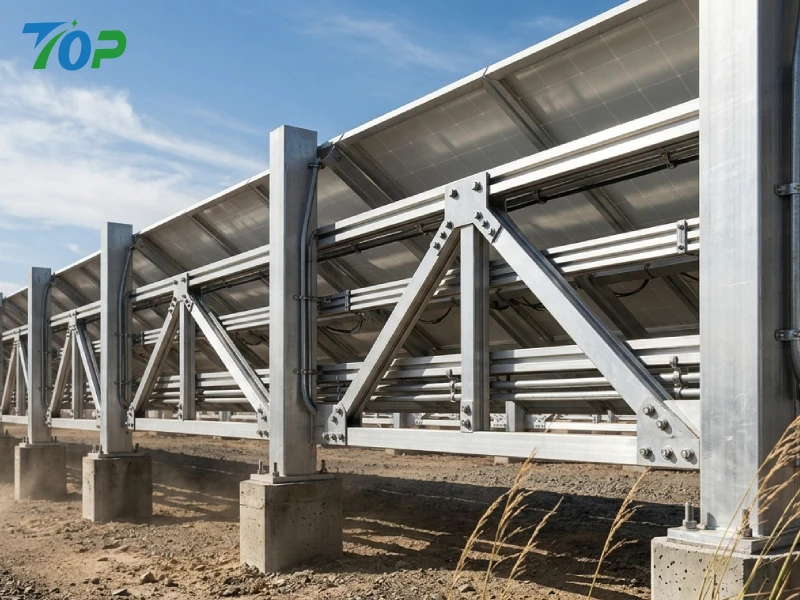

Design con rinforzo incrociato e triangolare

Uno dei modi più efficaci per migliorare la rigidità strutturale insistemi di recinzione fotovoltaici resistenti al ventoè attraverso il rinforzo incrociato. Introducendo elementi diagonali, i carichi possono essere ridistribuiti su più elementi strutturali, riducendo significativamente le concentrazioni di sollecitazioni nei punti critici.

La geometria di rinforzo triangolare è particolarmente efficace perché converte le forze di flessione in forze assiali, che i materiali possono sopportare in modo più efficiente. Questo approccio progettuale riduce al minimo la deformazione sotto la pressione del vento e migliora la stabilità complessiva del sistema.

Per gli appaltatori EPC, l'integrazione di moduli di rinforzo preingegnerizzati può anche semplificare l'installazione, riducendo i tempi di fabbricazione in loco e mantenendo la precisione ingegneristica.

Elementi di fissaggio e sistemi di bloccaggio ad alta resistenza

Gli elementi di fissaggio sono spesso trascurati, ma svolgono un ruolo cruciale nel mantenimento dell'integrità strutturale sotto carichi di vento dinamici. Nelle applicazioni con vento forte, tutti i bulloni, i dadi e i morsetti devono essere realizzati in materiale plasticoAcciaio inossidabile SUS304 o SUS316per garantire robustezza e resistenza alla corrosione.

Il controllo della coppia è altrettanto importante. I bulloni troppo stretti possono allentarsi nel tempo, mentre i dispositivi di fissaggio troppo stretti possono provocare affaticamento del materiale. L'implementazione dell'installazione con controllo della coppia, in genere utilizzando chiavi dinamometriche calibrate, garantisce un precarico coerente su tutte le connessioni.

Le pratiche consigliate includono:

• Utilizzando rondelle antiallentamento o dadi di bloccaggio
• Applicazione di composti frenafiletti in connessioni critiche
• Conduzione della verifica della coppia post-installazione

Ottimizzazione aerodinamica

Oltre al rinforzo strutturale, il design aerodinamico gioca un ruolo chiave nella riduzione dei carichi del vento. I pannelli di recinzione solidi possono creare una significativa resistenza al vento, portando a una maggiore resistenza ai componenti strutturali. Al contrario, i design ottimizzati consentono un flusso d'aria parziale, riducendo il carico complessivo.

Le strategie efficaci includono:

• Introduzione della spaziatura controllata tra i pannelli
• Utilizzo di sistemi di recinzione forati o con rete
• Regolazione degli angoli di inclinazione del pannello per ridurre al minimo i coefficienti di resistenza

Queste ottimizzazioni progettuali non solo migliorano le prestazioni strutturali, ma riducono anche i requisiti di materiale, contribuendo a una migliore efficienza dei costi e a un miglioramento del ROI.

Ingegneria delle fondazioni per la stabilità delle recinzioni fotovoltaiche in aree con forte vento

Confronto tra montaggio a terra e fondazione in calcestruzzo

La scelta tra pali battuti e fondazioni in calcestruzzo ha un impatto diretto sulla stabilità del sistema e sulla velocità di installazione. I sistemi montati a terra sono più veloci da installare e più economici in condizioni di terreno adatte, ma possono offrire una resistenza limitata in zone con vento estremamente forte.

Le fondazioni in calcestruzzo, anche se richiedono più manodopera, forniscono una capacità portante superiore e sono consigliate per:

• Regioni costiere con forte esposizione ai venti
• Terreni morbidi o sabbiosi con bassa capacità portante
• Progetti che richiedono affidabilità strutturale a lungo termine

Impatto sulle condizioni del terreno (sabbia, argilla, terreno roccioso)

Le caratteristiche del terreno influenzano direttamente le prestazioni della fondazione. I terreni sabbiosi, ad esempio, offrono scarsa resistenza laterale e possono richiedere un inserimento più profondo o fondazioni in cemento più grandi. I terreni argillosi possono fornire una migliore coesione ma possono essere suscettibili all’espansione e alla contrazione indotta dall’acqua.

Il terreno roccioso, pur offrendo un'elevata capacità portante, presenta sfide di installazione che potrebbero richiedere attrezzature di perforazione specializzate. Per gli appaltatori EPC, condurre indagini geotecniche prima dell'installazione è essenziale per selezionare il progetto appropriato della fondazione.

Profondità e diametro della fondazione consigliati in base alla classe del vento

La progettazione della fondazione deve essere in linea con le classificazioni dei venti locali. Come linea guida generale:

• Zone di vento moderato: profondità di ancoraggio 600–800 mm
• Zone ventose: profondità di ancoraggio 800–1200 mm
• Zone di vento estremo (incline ai tifoni): ≥1200 mm con cemento armato

Anche il diametro della fondazione dovrebbe essere aumentato proporzionalmente per resistere alle forze di sollevamento, in particolare nei terreni soffici.

Tecniche di progettazione anti-sollevamento

Le forze di sollevamento generate da forti venti possono compromettere anche strutture ben progettate se non adeguatamente affrontate. Le strategie anti-sollevamento efficaci includono:

• Utilizzo di bulloni di ancoraggio incorporati in fondazioni di cemento
• Incorporando basi di appoggio allargate per aumentare la resistenza all'usura
• Aggiunta di ancoraggi al suolo o pali elicoidali per una maggiore stabilità

Queste misure sono particolarmente importanti nelle regioni costiere e soggette a tifoni, dove le forze del vento verticale possono essere critiche tanto quanto i carichi laterali.

Progettazione impermeabilizzante e anticorrosione in ambienti costieri soggetti a vento forte

Resistenza alla nebbia salina (standard di prova ≥720 ore)

Negli ambienti costieri, la corrosione è un fattore primario che influenza la durata del sistema. Alta qualitàSistemi di rinforzo delle recinzioni fotovoltaichedeve superare standard di test in nebbia salina di almeno 720 ore per garantire una durata a lungo termine.

Questo livello di resistenza è fondamentale per prevenire il degrado strutturale e mantenere le prestazioni meccaniche nel tempo.

Selezione del materiale: SUS304 vs SUS316 vs acciaio HDG

La scelta del materiale influisce in modo significativo sulla resistenza alla corrosione:

• SUS304:Opzione standard con eccellente resistenza alla corrosione per la maggior parte degli ambienti
• SUS316:Resistenza migliorata per aree costiere o industriali altamente corrosive
• Acciaio HDG:Costo inferiore ma durata ridotta in condizioni di elevata salinità

Per gli acquirenti B2B, la selezione del materiale appropriato garantisce un equilibrio ottimale tra costi e prestazioni.

Progettazione di tenute EPDM e compressione meccanica

L'ingresso di acqua può compromettere sia i componenti strutturali che i sistemi elettrici. La tenuta in gomma EPDM, combinata con la compressione meccanica, fornisce un'impermeabilizzazione affidabile per i punti di connessione e le interfacce di montaggio.

Questo design garantisce prestazioni di tenuta a lungo termine anche in condizioni di espansione e contrazione termica.

Durabilità a lungo termine rispetto ai costi di manutenzione

Sebbene materiali e strategie di rinforzo di qualità superiore possano aumentare i costi iniziali, riducono significativamente la frequenza di manutenzione e le esigenze di sostituzione. Per gli appaltatori e i distributori EPC, ciò si traduce in minori costi del ciclo di vita e in una migliore redditività del progetto.

In definitiva, investire in robustiRinforzo della recinzione fotovoltaicasoluzioni è una decisione strategica che migliora l'affidabilità del sistema, riduce al minimo i rischi e offre un ROI superiore in ambienti ventosi.

Ottimizzazione dell'efficienza dell'installazione per gli appaltatori EPC

Componenti preassemblati per ridurre la manodopera in loco

Nei progetti in regioni ad alto vento, l’efficienza dell’installazione non è solo una questione di velocità: ha un impatto diretto sui costi del progetto, sull’allocazione della manodopera e sull’esposizione ai rischi. Una delle strategie più efficaci per migliorare l’efficienza inRinforzo della recinzione fotovoltaicasistemi è l'utilizzo di componenti preassemblati. Spostando i complessi processi di assemblaggio dal cantiere alla fabbrica, gli appaltatori EPC possono ridurre significativamente il tempo di manodopera in loco e minimizzare l'errore umano.

I moduli preassemblati in genere includonoguide in alluminio preforate, morsetti integratie connessioni postali preconfigurate. Questo approccio garantisce un controllo di qualità coerente e consente ai team di installazione di concentrarsi sul posizionamento e sull'ancoraggio piuttosto che sulla fabbricazione dei componenti.

Per i progetti su larga scala, ciò si traduce in:

• Tempi di installazione ridotti del 20–40%
• Minore dipendenza dalla manodopera altamente qualificata
• Coerenza di installazione migliorata su più siti

Design della recinzione modulare per un'implementazione più rapida

Il design modulare è un fattore chiave per l'implementazione scalabile della recinzione solare. Nei sistemi di recinzione fotovoltaici rinforzati, la modularità consente di utilizzare componenti standardizzati in diversi progetti, migliorando la gestione dell'inventario e riducendo la complessità dell'approvvigionamento.

Ogni modulo è tipicamente composto da:

• Dimensioni del pannello standardizzate
• Interfacce di montaggio uniformi
• Componenti strutturali intercambiabili

Questa filosofia di progettazione non solo accelera l'installazione ma semplifica anche la manutenzione e gli aggiornamenti futuri. Per i distributori, i sistemi modulari migliorano la standardizzazione degli SKU, rendendo l’approvvigionamento all’ingrosso più efficiente ed economico.

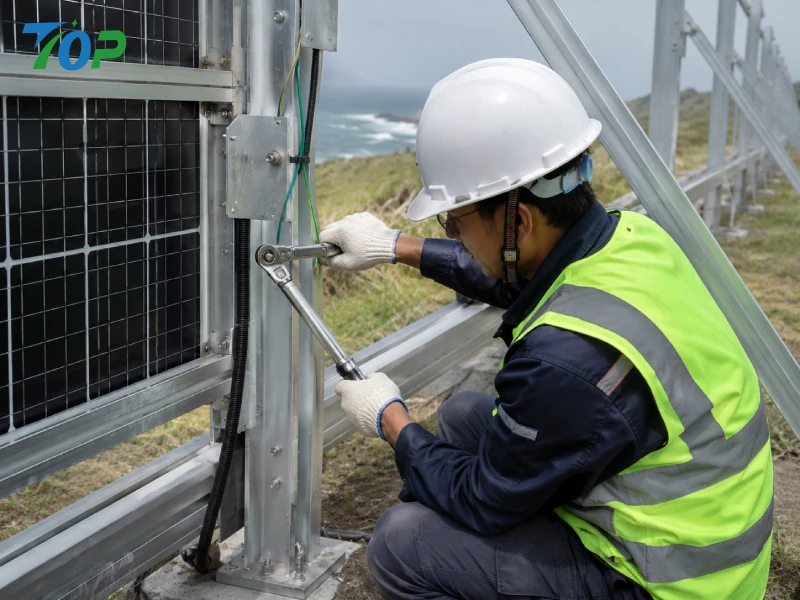

Flusso di lavoro di installazione con controllo della coppia

Nelle applicazioni con vento forte, il fissaggio non corretto è una delle cause più comuni di guasto del sistema. L'implementazione di un flusso di lavoro di installazione con controllo della coppia è essenziale per garantire l'integrità strutturale e l'affidabilità a lungo termine.

Le migliori pratiche includono:

• Utilizzo di chiavi dinamometriche calibrate per tutte le connessioni critiche
• Definizione delle specifiche di coppia in base al tipo di materiale e alla dimensione del bullone
• Registrazione dei valori di coppia come parte della documentazione di garanzia della qualità

Questo livello di controllo del processo è particolarmente importante per i progetti che richiedono certificazione o ispezione di terze parti, poiché fornisce tracciabilità e garantisce la conformità agli standard tecnici.

Errori comuni di installazione da evitare in aree soggette a vento forte

Anche con materiali di alta qualità, un'installazione errata può comprometterne l'efficaciaRinforzo della recinzione fotovoltaica. Gli errori comuni includono:

• Profondità di post-inclusione insufficiente
• Ignorare la variabilità del suolo nel sito
• Applicazione di coppia incoerente sugli elementi di fissaggio
• Allineamento improprio che porta ad una distribuzione non uniforme del carico

Evitare questi problemi richiede una combinazione di formazione adeguata, procedure standardizzate e supervisione in loco. Per gli appaltatori EPC, investire nella formazione degli installatori può ridurre significativamente le rilavorazioni e le richieste di garanzia.

Confronto: recinzione fotovoltaica standard e sistemi di recinzione fotovoltaica rinforzati per vento forte

Confronto della resistenza strutturale

I sistemi di recinzione fotovoltaici standard sono generalmente progettati per condizioni ambientali moderate e potrebbero non tenere conto di carichi di vento estremi. Al contrario, i sistemi rinforzati sono progettati con margini di sicurezza più elevati, materiali più spessi e geometria strutturale ottimizzata.

Ciò si traduce in una resistenza notevolmente migliorata alla flessione, al sollevamento e alla fatica sotto carichi di vento ciclici.

Confronto dei tempi di installazione

Sebbene i sistemi rinforzati possano apparire più complessi, la loro progettazione modulare e preassemblata spesso comporta tempi di installazione più rapidi rispetto ai sistemi tradizionali che richiedono ampie modifiche in loco.

Per gli appaltatori EPC, ciò significa tempi di progetto più brevi e costi di manodopera ridotti.

Costo del ciclo di vita (impatto LCOE)

Dal punto di vista finanziario, la scelta tra sistemi standard e rinforzati ha un impatto diretto sul costo livellato dell’energia (LCOE). Sebbene i sistemi rinforzati comportino un investimento iniziale più elevato, offrono:

• Costi di manutenzione inferiori
• Tempi di fermo ridotti
• Maggiore durata del sistema

Questi fattori contribuiscono a un ROI più prevedibile e favorevole durante il ciclo di vita del progetto.

Frequenza di manutenzione e tasso di guasto

I sistemi standard nelle aree ventose spesso richiedono ispezioni e riparazioni frequenti, aumentando i costi operativi. I sistemi di recinzione fotovoltaici rinforzati, d’altro canto, sono progettati per durare nel tempo, con conseguenti tassi di guasto inferiori e una ridotta frequenza di manutenzione.

Questa affidabilità è particolarmente importante per progetti su larga scala in cui i tempi di inattività possono comportare una significativa perdita di entrate.

Raccomandazioni di installazione professionale per progetti di recinzioni fotovoltaiche esposte a forte vento

Implementazione riuscita diRinforzo della recinzione fotovoltaicaI sistemi in ambienti ventosi richiedono una combinazione di precisione ingegneristica e competenza pratica di installazione. Sulla base delle migliori pratiche del settore, gli appaltatori EPC dovrebbero adottare le seguenti raccomandazioni:

• Condurre valutazioni dettagliate del carico del vento specifiche del sito prima della progettazione
• Seleziona materiali certificati come acciaio inossidabile SUS304/SUS316 e componenti testati TUV
• Garantire un'adeguata progettazione della fondazione in base alle condizioni del terreno e del vento
• Implementare processi di installazione a coppia controllata
• Eseguire ispezioni strutturali e controlli di qualità post-installazione

Suggerimenti:Per progetti complessi con vento forte, la collaborazione con un produttore esperto può ridurre significativamente i rischi tecnici. Contatta il nostro team tecnico per supporto di progettazione personalizzato, calcoli strutturali e soluzioni di ottimizzazione specifiche del progetto.

Considerazioni sugli appalti in blocco per distributori e acquirenti EPC

Standardizzazione e compatibilità dell'inventario

Per i distributori e le grandi aziende EPC, la standardizzazione dei prodotti è essenziale per una gestione efficiente delle scorte. ModulareRinforzo della recinzione fotovoltaicai sistemi con componenti intercambiabili consentono un migliore controllo delle scorte e riducono la necessità di personalizzazione specifica del progetto.

Requisiti di certificazione (TUV, ISO, tracciabilità dei materiali)

La certificazione svolge un ruolo fondamentale nel garantire la qualità e la conformità del prodotto. Gli acquirenti dovrebbero dare priorità ai fornitori che forniscono:

• Certificazione TUV per componenti strutturali
• Processi produttivi certificati ISO
• Documentazione completa sulla tracciabilità dei materiali

Queste certificazioni non solo garantiscono l'affidabilità, ma facilitano anche l'approvazione e il finanziamento dei progetti.

Ottimizzazione dei costi negli appalti su larga scala

L’acquisto in grandi quantità offre notevoli vantaggi in termini di costi, ma richiede un’attenta pianificazione. Le strategie chiave includono:

• Consolidamento degli ordini per ottenere sconti sulla quantità
• Selezione di componenti standardizzati per ridurre la complessità dello SKU
• Coordinare la logistica per ridurre al minimo i costi di trasporto

Logistica e imballaggio per grandi progetti

Un imballaggio e una logistica efficienti sono fondamentali per proteggere i materiali durante il trasporto e garantire una movimentazione agevole in loco. I fornitori di alta qualità forniscono soluzioni di imballaggio ottimizzate che riducono il rischio di danni e migliorano l'efficienza di scarico.

Perché scegliere TOPFENCE Solar come produttore di recinzioni fotovoltaiche

In qualità di produttore specializzato in sistemi di montaggio e recinzione fotovoltaici, TOPFENCE SOLAR offre soluzioni ingegnerizzate su misura per ambienti ventosi. Grazie alla tecnologia avanzata di estrusione dell'alluminio e alle capacità di produzione di precisione, l'azienda fornisce sistemi ad alte prestazioni progettati per durabilità ed efficienza.

I principali vantaggi includono:

• Portafoglio di prodotti a gamma completa per diverse esigenze di progetto
• Prestazioni comprovate in installazioni costiere e con vento forte
• Forti capacità di ricerca e sviluppo con progetti strutturali brevettati
• Catena di fornitura globale affidabile per progetti EPC su larga scala

Combinando l'esperienza ingegneristica con l'eccellenza produttiva, TOPFENCE Solar supporta gli appaltatori e i distributori EPC nella realizzazione di progetti solari affidabili e ad alto ROI.

Domande frequenti: Progettazione e approvvigionamento di sistemi di recinzione fotovoltaica per forti venti

Q1 A quale velocità del vento possono resistere le recinzioni fotovoltaiche rinforzate?

A seconda del design e dei materiali, i sistemi rinforzati possono resistere a velocità del vento superiori a 40–60 m/s se adeguatamente progettati e installati.

Q2 L'alluminio è abbastanza resistente per gli ambienti ventosi?

SÌ. Le leghe di alluminio di alta qualità forniscono eccellenti rapporti resistenza/peso e, se progettate correttamente, possono superare le prestazioni dell'acciaio tradizionale in molte applicazioni.

Q3 A quale profondità devono essere installati i pali della recinzione?

Tipicamente 800–1200 mm, a seconda delle condizioni del terreno e dei requisiti di carico del vento.

Q4 Quali certificazioni dovrei richiedere ai fornitori?

Cerca la certificazione TUV, gli standard di produzione ISO e la documentazione sulla tracciabilità dei materiali.

Q5 Come ridurre i tempi di installazione senza compromettere la sicurezza?

Utilizzare sistemi modulari e preassemblati e implementare procedure di installazione standardizzate con controllo della coppia.

Q6 Qual è la durata tipica della vita negli ambienti costieri?

Con materiali e rinforzi adeguati, i sistemi possono durare 20-25 anni o più con una manutenzione minima.

Q7 Le recinzioni fotovoltaiche rinforzate possono ridurre i costi di manutenzione?

SÌ. La maggiore durata e stabilità strutturale riducono significativamente la necessità di riparazioni e ispezioni.

Q8 Come scegliere tra i materiali SUS304 e SUS316?

SUS304 è adatto alla maggior parte degli ambienti, mentre SUS316 è consigliato per aree costiere o industriali altamente corrosive.

Conclusione: l'affidabilità della progettazione favorisce il ROI a lungo termine

Nelle regioni con vento forte,Rinforzo della recinzione fotovoltaicanon è semplicemente un miglioramento del design: è un requisito fondamentale per garantire la sicurezza, la durata e le prestazioni finanziarie del sistema. Integrando materiali avanzati, progettazione strutturale ottimizzata e pratiche di installazione precise, gli appaltatori EPC possono ridurre significativamente i rischi e migliorare i risultati del progetto.

In definitiva, il successo di qualsiasi progetto di recinzione solare dipende da un approccio olistico che bilancia il rigore ingegneristico con l’efficienza pratica. Investire oggi in sistemi rinforzati garantisce prestazioni stabili, minori costi del ciclo di vita e rendimenti più consistenti negli anni a venire.
