Perché la protezione del tetto è un requisito ingegneristico critico nei sistemi di installazione fotovoltaica
Nei moderni progetti fotovoltaici,Errori comuni nell'installazione del fotovoltaiconon sono più semplici questioni costruttive. Si tratta di rischi di ingegneria strutturale che incidono direttamente sull’integrità del tetto, sull’affidabilità del sistema e sulle prestazioni del progetto a lungo termine. Per gli appaltatori EPC, gli installatori solari e i distributori di sistemi di montaggio solare, la protezione del tetto deve essere trattata come un requisito ingegneristico fondamentale piuttosto che come un dettaglio di installazione opzionale.
Con la rapida espansione globale del rImpianti fotovoltaici fuori tetto, soprattutto nelle applicazioni commerciali e industriali, i danni al tetto legati all'installazione sono diventati un problema frequente. Nella maggior parte dei casi, questi problemi non sono causati dai moduli fotovoltaici stessi, ma da una progettazione errata del sistema di montaggio, da metodi di installazione inadeguati o da una comprensione insufficiente del comportamento del carico sul tetto in caso di vento, dilatazione termica e stress meccanico a lungo termine.
Dal punto di vista EPC, i danni al tetto introducono notevoli costi nascosti, tra cui lavori di riparazione, richieste di garanzia, tempi di inattività del sistema e rischi per la reputazione. Pertanto, prevenire i danni al tetto non è solo un requisito tecnico ma anche un fattore critico per mantenere la redditività del progetto e la stabilità operativa a lungo termine.
Un sistema di montaggio solare affidabile, combinato con procedure di installazione standardizzate e materiali di livello ingegneristico, è essenziale per garantire sia le prestazioni elettriche che la sicurezza strutturale durante tutto il ciclo di vita del progetto.
Prospettiva ingegneristica: perché si verificano danni al tetto nei progetti di installazione fotovoltaica
Per prevenire efficacemente i danni al tetto, è necessario comprendere le cause ingegneristiche profonde piuttosto che concentrarsi solo sugli errori di installazione a livello della superficie. Nei progetti EPC reali, i danni al tetto di solito derivano da molteplici fattori combinati tra progettazione, selezione dei materiali ed esecuzione dell'installazione.
1. Valutazione strutturale del tetto insufficiente prima dell'installazione
Una delle cause più comuni diDanni al tetto dell'impianto fotovoltaicoè la mancanza di un’adeguata valutazione strutturale prima della progettazione del sistema. Molti progetti presuppongono una resistenza uniforme del tetto senza valutare la capacità portante effettiva, le condizioni di invecchiamento del tetto o le limitazioni dei materiali.
Da un punto di vista ingegneristico, ogni tetto deve essere valutato sia per i carichi statici (peso del sistema) che per i carichi dinamici (sollevamento del vento e forze ambientali). Senza questa analisi, può verificarsi una concentrazione delle sollecitazioni, che porta a deformazione o affaticamento strutturale a lungo termine.
2. Selezione errata dei sistemi di montaggio solare in base al tipo di tetto
Uno degli errori ingegneristici più critici nei progetti fotovoltaici sui tetti è la mancata corrispondenza tra il tipo di struttura del tetto e la progettazione del sistema di montaggio solare. Diversi tipi di tetto hanno comportamenti meccanici, vincoli di impermeabilizzazione e caratteristiche di portanza fondamentalmente diversi. Pertanto, l’utilizzo di una soluzione di montaggio universale senza adattamenti tecnici aumenta significativamente il rischio di danni al tetto, instabilità strutturale e guasti a lungo termine del sistema.
Dal punto di vista dell'ingegneria EPC, la selezione di un sistema di montaggio solare non è un'azione di approvvigionamento standard: è una decisione di compatibilità strutturale che determina direttamente la sicurezza del sistema, l'affidabilità dell'impermeabilità e le prestazioni del ciclo di vita.
2.1. Sistemi per tetti in tegole (tegole in ceramica/cemento)
I tetti di tegole richiedonosistemi di montaggio a gancioche si ancorano alla struttura del tetto sotto le tegole senza fare affidamento sul carico portante delle tegole. Il sistema utilizza tipicamente ganci da tetto in acciaio inossidabile combinati con binari in alluminio.
Priorità ingegneristica:
- Evitare la rottura delle piastrelle distribuendo il carico sulle travi e non sulle piastrelle
- Utilizzare ganci regolabili per adattarsi alle superfici irregolari delle piastrelle
- Mantenere l'integrità impermeabile riducendo al minimo lo spostamento delle piastrelle
Un'installazione errata sui tetti di tegole spesso porta alla rottura delle tegole, all'ingresso nascosto di acqua e a perdite a lungo termine sotto lo strato del tetto.
2.2. Sistemi per tetti in metallo (trapezoidali/aggraffati)
I tetti in metallo vengono generalmente utilizzatisistemi non penetranti basati su morsettio sistemi di penetrazione controllata a seconda del profilo del tetto. I tetti con aggraffatura verticale consentono morsetti di aggraffatura, mentre i tetti trapezoidali spesso richiedono viti autofilettanti con rondelle di tenuta.
Priorità ingegneristica:
- Conservare lo strato impermeabile del tetto quando possibile
- Utilizzare fascette resistenti alla corrosione (si consiglia SUS304)
- Tenere conto della dilatazione termica delle lamiere
Il mancato abbinamento corretto dei sistemi di montaggio con i profili metallici del tetto può provocare perdite, allentamento dei dispositivi di fissaggio o crepe da fatica a lungo termine dovute al movimento termico.
2.3. Sistemi di copertura piana in calcestruzzo
Generalmente vengono utilizzati tetti piani in cementosistemi zavorrati o sistemi con piastre di base ancoratea seconda della capacità di carico strutturale. I sistemi zavorrati evitano la penetrazione nel tetto, mentre i sistemi ancorati utilizzano ancoraggi chimici o bulloni ad espansione.
Priorità ingegneristica:
- Valutare la capacità di carico del tetto prima di scegliere i sistemi di zavorra
- Garantire la resistenza al sollevamento del vento attraverso la progettazione dell'ancoraggio strutturale
- Utilizzare una sigillatura impermeabile se è necessaria la penetrazione
Un calcolo errato del carico nei sistemi di tetto piano può comportare un eccessivo stress strutturale o un'insufficiente resistenza al vento, soprattutto nelle regioni con vento forte.
2.4 Conclusione ingegneristica: perché la scelta del sistema è una decisione sulla sicurezza strutturale
La scelta di un sistema di montaggio solare non è solo una scelta di approvvigionamento, ma una decisione ingegneristica fondamentale che definisce il modo in cui l'intero sistema fotovoltaico interagisce con la struttura dell'edificio.
Una mancata corrispondenza tra il tipo di tetto e il design del sistema di montaggio può portare a:
- Rottura dell'impermeabilità del tetto
- Deformazione strutturale sotto il carico del vento
- Corrosione accelerata e fatica dei materiali
- Aumento dei costi di manutenzione a lungo termine
Per gli appaltatori EPC, la corretta selezione del sistema è il fondamento dell'affidabilità del progetto, dell'efficienza dell'installazione e del controllo dei costi del ciclo di vita.
La scelta di un sistema di montaggio solare non è quindi solo una decisione di approvvigionamento, ma una decisione sulla sicurezza strutturale che influisce direttamente sull'affidabilità del sistema.
3. Mancanza di flusso di lavoro di installazione standardizzato
Molti team di installazione si affidano all'esperienza piuttosto che a procedure ingegneristiche standardizzate. Ciò spesso porta a un'applicazione di coppia incoerente, a un allineamento errato delle rotaie e alla mancata verifica dell'impermeabilità.
Senza un controllo standardizzato del flusso di lavoro, anche i materiali di alta qualità potrebbero deteriorarsi a causa di pratiche di installazione inadeguate. Questa è una delle cause più frequentemente trascurate dei problemi legati al tetto nei progetti fotovoltaici.
I principali errori di installazione del fotovoltaico che causano danni al tetto
I seguenti errori di installazione sono comunemente osservati nei progetti EPC e rappresentano i fattori di rischio più critici per i danni al tetto. Questi problemi non sono teorici: sono fallimenti ingegneristici comprovati sul campo.

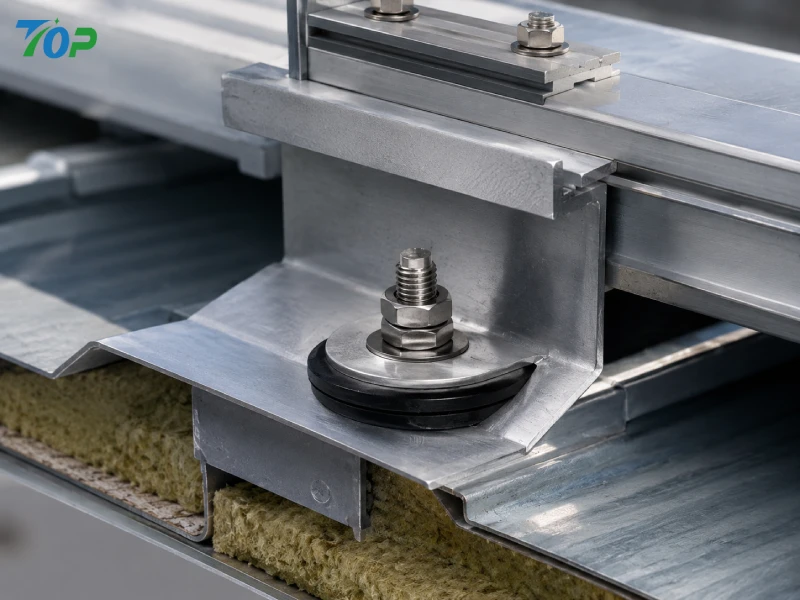

Metodi errati di penetrazione e impermeabilizzazione del tetto
Una penetrazione impropria del tetto è una delle principali cause di perdite a lungo termine negli impianti solari. Il problema spesso non è la penetrazione in sé, ma la mancanza di un'adeguata progettazione impermeabile come sistemi di scossalina, strati di tenuta in EPDM o integrazione di guarnizioni ingegnerizzate.
L’eccessivo affidamento a sigillanti senza strutture impermeabili meccaniche aumenta il rischio di ingresso di acqua, soprattutto durante i cicli di espansione e contrazione termica.

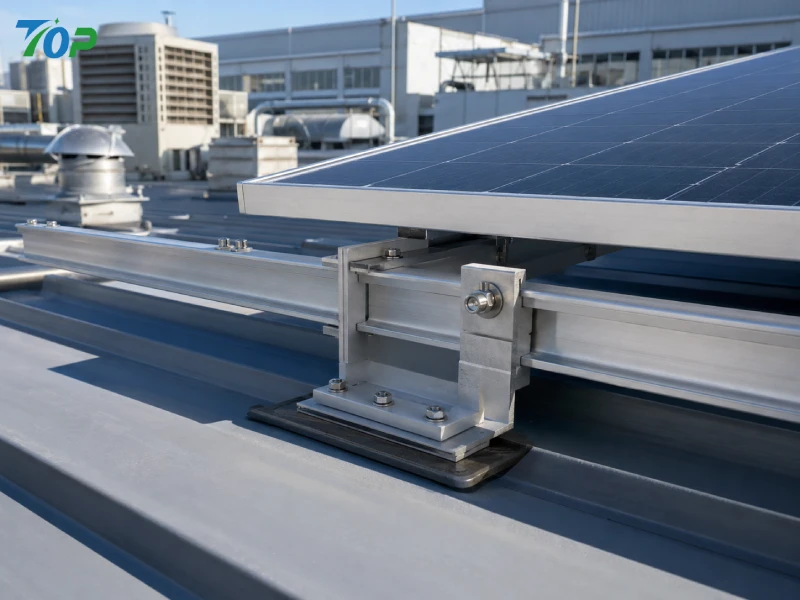

Cattiva gestione del carico strutturale nei sistemi di montaggio
La distribuzione non uniforme del carico è un'altra causa principale della deformazione del tetto. Quando i sistemi di montaggio concentrano lo stress in punti specifici invece di distribuirlo uniformemente, diventa più probabile l’affaticamento strutturale a lungo termine.
Questo problema diventa ancora più critico nelle regioni con carichi di vento elevati o ambienti costieri.
Utilizzo di hardware di bassa qualità o non certificato
La qualità dei materiali influisce direttamente sulla durata del sistema. L'uso di elementi di fissaggio non SUS304 o di componenti in alluminio scarsamente trattati aumenta il rischio di corrosione, soprattutto in condizioni umide o costiere.
La corrosione non solo riduce la resistenza strutturale ma può anche causare macchie sulla superficie del tetto e degrado a lungo termine.
Disallineamento della guida ed errori di tolleranza di installazione
Anche piccoli errori di allineamento delle rotaie possono portare a una distribuzione non uniforme delle sollecitazioni sui moduli fotovoltaici. Nel tempo, ciò potrebbe aumentare il rischio di microfessure e ridurre l’efficienza del sistema.
Il corretto allineamento è quindi un requisito strutturale, non solo estetico.
Principi ingegneristici per prevenire danni al tetto negli impianti fotovoltaici
Prevenire i danni al tetto richiede il passaggio da una mentalità basata sull’installazione a una progettazione del sistema basata sull’ingegneria. I seguenti principi rappresentano le migliori pratiche fondamentali nei moderni progetti solari EPC.
Principio 1: il carico deve essere distribuito uniformemente
I sistemi di montaggio solare devono garantire che i carichi meccanici siano distribuiti uniformemente sulla superficie del tetto per evitare concentrazioni di stress localizzate.
Principio 2: L'impermeabilizzazione deve essere strutturalmente integrata
La protezione impermeabile non dovrebbe basarsi esclusivamente sui sigillanti. Deve invece essere integrato nella progettazione del sistema di montaggio utilizzando kit di scossaline, interfacce EPDM e strutture di tenuta ingegnerizzate.

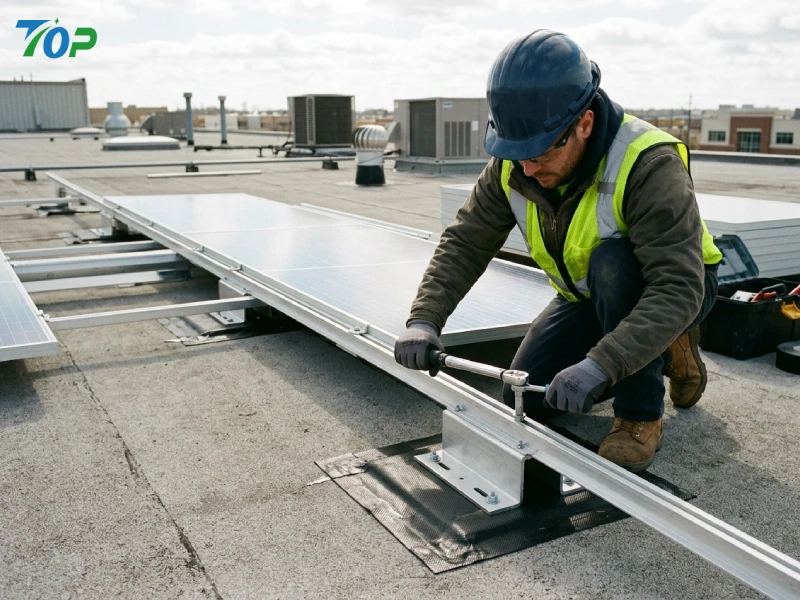

Principio 3: l'installazione deve seguire procedure ingegneristiche standardizzate
Il controllo della coppia, la verifica dell'allineamento e l'ispezione post-installazione devono essere standardizzati per garantire che l'esecuzione sul campo soddisfi i requisiti di progettazione tecnica.
