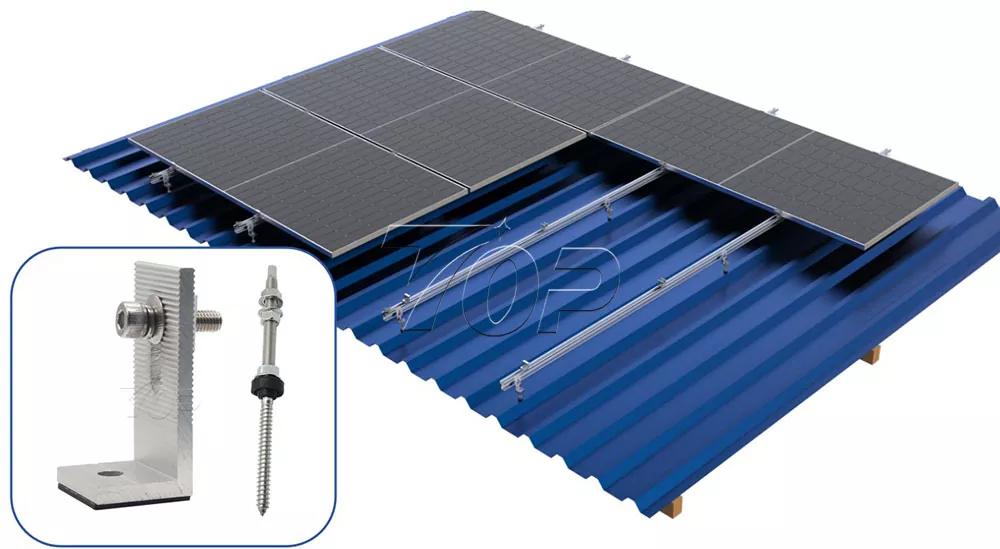

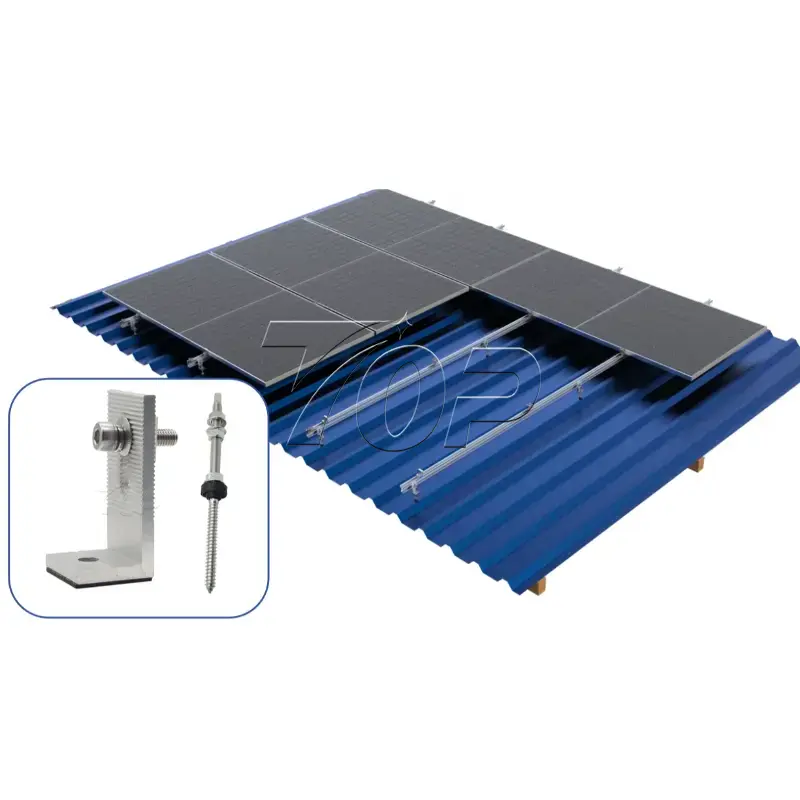

Kit di montaggio sul tetto con piedini Solar L

I kit di montaggio sul tetto Solar L Foot sono progettati da Topfencesolar. In qualità di produttore professionale, diamo priorità all’efficienza dell’installazione e all’integrità del tetto. Questi robusti componenti del piede a forma di L in alluminio forniscono un collegamento sicuro alla struttura metallica del tetto. Questo design garantisce una forte distribuzione del carico e compatibilità con vari profili del tetto.

Composizione dei kit di montaggio sul tetto

Kit piedini in alluminio a L

Dadi con scorrimento a T

Viti autofilettanti (opzionali)

Binari in alluminio B46

Viti a doppio filetto

I nostri kit di montaggio su tetto Solar L Foot sono progettati per un'ampia gamma di applicazioni solari fotovoltaiche. Fornisce stabilità e massimizza la produzione di energia anche sul tetto in metallo limitato.

Materiale in alluminio

Prestazioni leggere, design anticorrosione e antiruggine, si adattano ad aree aperte in situazioni meteorologiche complesse.

Incontra applicazioni commerciali e industriali

Indipendentemente dal fatto che il sito sia costituito da edifici commerciali su larga scala, magazzini o strutture industriali con tetti in metallo, questo sistema può proteggere in modo stabile e saldo i pannelli solari per oltre 25 anni di durata.

Ottimo per il montaggio su tetti residenziali

La base a L potrebbe offrire ai proprietari di case la soluzione per integrare i pannelli solari, contribuendo all’indipendenza energetica e riducendo le bollette elettriche.

Struttura ottimizzata per un'installazione facile e veloce

Il piede a L è una delle soluzioni ottimizzate. Risparmio sui costi di manodopera e sui tempi di installazione.

Conformità al carico di vento e neve

La struttura basata sui piedi a L è progettata per soddisfare le normative edilizie locali e internazionali relative al sollevamento del vento e ai carichi di neve. Il sistema stabile garantisce la sicurezza e la stabilità a lungo termine del vostro impianto solare.

Indicazione di installazione

Verificare la struttura del tettoinnanzitutto per confermare i tipi di tetto in metallo e ispezionare la posizione degli arcarecci e delle travi per garantire che possa sopportare in sicurezza il carico aggiuntivo del pannello solare.

Progettazione del layout e della struttura del tetto

Topfencesolar progetterà il layout della serie di pannelli e creerà le posizioni precise per i piedi a L. Garantire una spaziatura adeguata tra i piedi a L secondo le specifiche tecniche per distribuire i carichi in modo uniforme e accogliere le campate dei binari.

E la struttura con piedi a L è posizionata sull'arcareccio, travi per sostenere in sicurezza i binari sul tetto, allo scopo di posizionare i pannelli solari.

Installazione con piedini a L

Posizionamento dei piedini a L sul tetto. Posizionare i kit di montaggio sul tetto con piedini a L Solar nelle posizioni presegnate e assicurarsi che siano allineati per supportare correttamente il sistema di binari.

Fissaggio sicuro

Utilizzare le viti autofilettanti fornite per fissare saldamente i piedini a L direttamente nella lamiera del tetto in metallo, le rondelle EPDM integrate e le rondelle di tenuta vengono opportunamente compresse durante il serraggio per creare una tenuta durevole e impermeabile contro l'ingresso di umidità.

Montaggio su guida

Collegare le guide in alluminio B46 ai piedini a L installati utilizzando i morsetti e i bulloni forniti. E può anche essere montato tramite binari scorrevoli sui dadi di scorrimento a T sulla parte superiore dei piedini a L. Assicurarsi che le rotaie siano livellate e parallele.

Posa Pannelli Solari

Posizionamento dei pannelli solari sui binari in alluminio B46, quindi fissaggio dei pannelli con morsetti per pannelli. Morsetti terminali posizionati all'estremità di due lati, morsetti centrali inseriti tra i pannelli al centro.

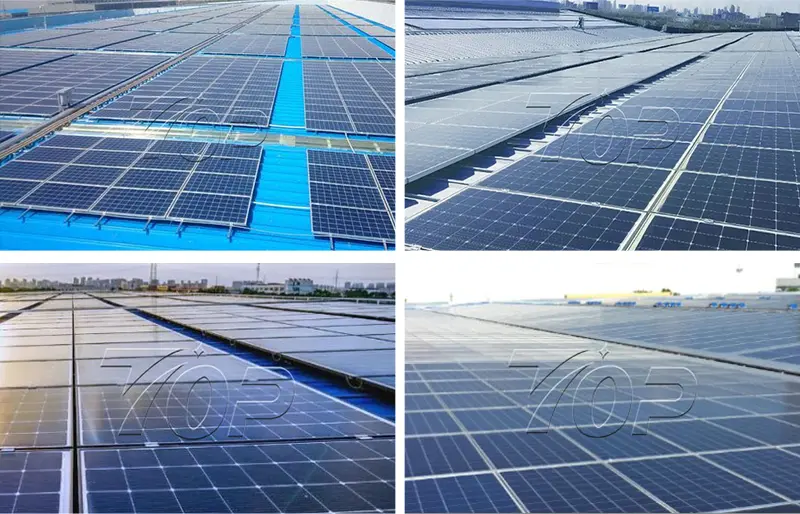

Caso di applicazione reale

Con lo sviluppo del settore del consumo energetico industriale dell'energia solare, i kit di montaggio su tetto Solar L Foot sono ampiamente utilizzati. Il TOP team ha una ricca esperienza pratica e un supporto tecnico professionale. Quello che segue è il disegno dell'effetto della nostra installazione per il cliente del cliente. Non vediamo l'ora di contattarti e fornirti servizi più professionali.
