Produttore e fornitore di guide di montaggio per pannelli solari

Marchio Xiamen TopfencesolarGuide di montaggio per pannelli solariutilizzati per i sistemi solari sul tetto sono materiali in alluminio di alto livello ottimizzati per il montaggio dei pannelli solari.

Binari solari a tetto:

L'alluminio 6005-T5/T6 presenta caratteristiche di elevata robustezza, eccellente resistenza alla corrosione ed estremamente leggero, il materiale più adatto per le scaffalature dei sistemi da tetto

Binario B46 serie TF-RL | Lunghezza 4000mm, 4200mm, 4500mm, 4800mm ecc.

Dimensioni normali: 27,3 * 48,3 * 4500 mm

Trattamento superficiale: ≥10μm

I kit di montaggio delle guide

Dettagli di progettazione della struttura: prendi ad esempio TF-RL-B46 che è uno dei modelli più popolari.

Dimensioni struttura:

Parametri della geometria della sezione della struttura
(1) Ferrovia:	B46		Materiale:		AL6005-T6
σs= 250	N/mm2		E=70000		N/mm2
Parametri della geometria della sezione
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Peso/metro = Densità ρ(kg/m³) × Area della sezione A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Analisi della composizione chimica del binario in alluminio B46:

(Metodo di prova: GB/T3190-2008,OES)

Elementi chimici di AL6005-T6
Elemento	Il regolamento 6005	Prodotti in alluminio Antai (AT6006 -T6)	Conclusione
Sì	0,6－0,9	0.62	Passaggio
Fe	≤0,35	0.13	Passaggio
Cu	≤0,10	<0,001	Passaggio
Mn	≤0,10	0.003	Passaggio
Mg	0,40-0,60	0.56	Passaggio
Cr	≤0,35	0.001	Passaggio
Zn	≤0,10	0.01	Passaggio
Ti	≤0,10	0.014	Passaggio
Al	margine	margine	Passaggio

Prova di trazione:

Metodo di prova: JIS Z 2241-2011

Proprietà meccaniche di AL6005-T6

Articolo di prova	Tipo di campione	Resistenza alla trazione (Rm)(Mpa）	Resistenza alla prova (R0 .2) (Mpa)	Allungamento dopo la frattura (A50 mm)(%)
Risultato	N.13B	295	263	10

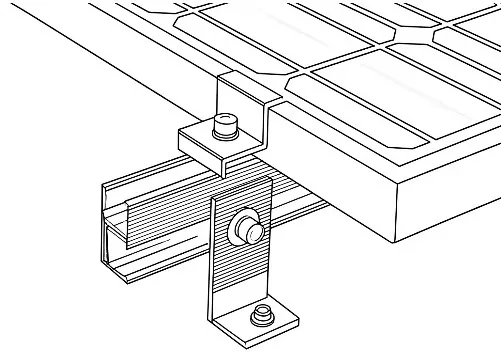

Gli accessori del kit di montaggio della struttura del binario:


Due fili di bulloni	Ganci per tetto	Kit piedini a L	Morsetto centrale 1

Morsetto terminale 1	Morsetto centrale 2	Morsetto terminale 2	Foglio conduttivo

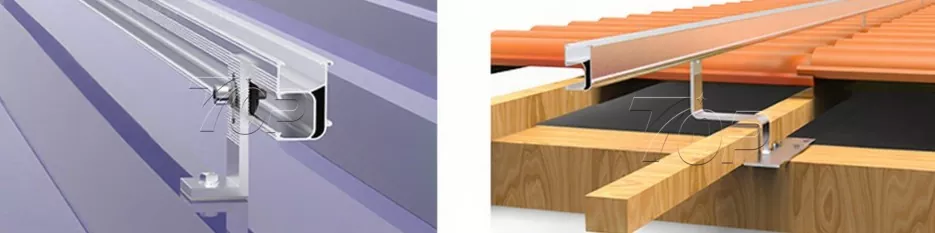

Altre applicazioni ferroviarie

View as

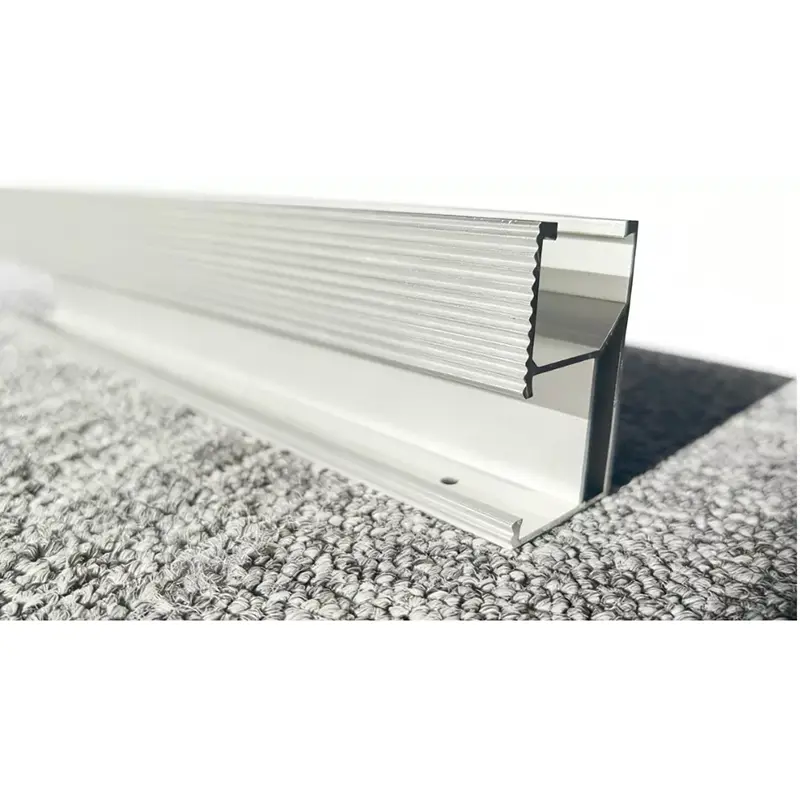

Staffe per guide di montaggio per pannelli solari in alluminio

Staffe per binari di montaggio per pannelli solari in alluminio realizzate da Xiamen Topfencesolar dalla Cina utilizzando ganci per tetto montati sulla trave per supportare i binari B45. Connettori per binari che collegano pezzi di binari in un lungo binario, fila per fila, per disporre i pannelli solari in orientamento orizzontale o verticale. Le sue prestazioni ad alta affidabilità sono accolte calorosamente dai mercati di Europa, Asia e America.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio
Funzione del prodotto:Guide per il montaggio di pannelli solari
Durata utile:≥25 anni

Visualizza altro >> Invia richiesta >>

Binario di montaggio sul tetto per rack solare

In qualità di fornitore affidabile di strutture di montaggio solare, Xiamen Topfencesolar Co., Ltd si dedica alla progettazione e produzione di guide di montaggio su tetto a rack solare ad alte prestazioni per soddisfare le varie richieste del mercato, dai tetti residenziali agli impianti fotovoltaici commerciali. Progettiamo prodotti che offrono sia prestazioni tecniche che efficienza dei costi.

Marchio:Topfencesolare

Materiale del prodotto:AL6005-T5/AL6063-T6

Funzione del prodotto:Montaggio sul tetto

Durata utile:Più di 20 anni

Visualizza altro >> Invia richiesta >>

Guide per pannelli solari

Le guide per pannelli solari forniscono il supporto stabile per il sistema di montaggio sul tetto solare e possono adattarsi a varie occasioni. Xiamen Topfencesolar è un produttore professionale che offre un servizio personalizzato di guide per pannelli solari per aiutare i clienti con i loro progetti solari. I campioni sono disponibili per diverse dimensioni e quantità.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio Al6005-T5/T6
Funzione del prodotto:Montaggio solare su tetto in metallo
Durata utile:20 anni

Visualizza altro >> Invia richiesta >>

Mini binario per montaggio di pannelli solari su tetto in metallo

In qualità di produttore e fornitore professionale in Cina, il mini binario per il montaggio di pannelli solari su tetto in metallo, durevole e leggero, prodotto da Xiamen Topfencesolar potrebbe ridurre del 20-30% i costi di montaggio del pannello solare. L'anodizzazione della superficie dell'alluminio ha una lavorazione ≥ 10μm, richiede grandi sforzi di resistenza ai raggi UV e alla corrosione, con una manutenzione di oltre 25 anni. Questa soluzione senza binari è ben accolta e utilizzata nei sistemi solari in ambito residenziale, commerciale e industriale.
Marchio:Topfencesolare
Materiale del prodotto:Al6005-T5
Funzione del prodotto:Per il caricamento dei pannelli solari sul tetto o sul terreno
Durata utile:≥25 anni

Visualizza altro >> Invia richiesta >>

Supporto per portapacchi per pannello solare

Topfencesolar è leader nella produzione di supporti per portapacchi per pannelli solari, con sede in Cina. Il binario è la staffa di installazione fondamentale di un impianto fotovoltaico. Con il montaggio su binari, è possibile fissare in modo sicuro i pannelli solari su vari tetti. Come tetti in cemento, metallo e tegole. Le guide leggere sono realizzate in lega di alluminio, offrono un'eccellente resistenza alla corrosione e, inoltre, sono facili da installare.

Visualizza altro >> Invia richiesta >>

Guide di montaggio per pannelli solari in alluminio

Le guide di montaggio per pannelli solari in alluminio sono una delle parti importanti di un'intera struttura di montaggio solare. Sono realizzati con materiali in alluminio 6005-T5 con trattamento superficiale di anodizzazione, durevoli per oltre 25 anni.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio 6005-T5, 6063-T6
Funzione del prodotto:Supporto per montaggio solare
Durata utile:≥ 20 anni

Visualizza altro >> Invia richiesta >>

In qualità di produttore e fornitore affidabile Guide di montaggio per pannelli solari in Cina, abbiamo la nostra fabbrica. Per avere il listino prezzi dei prodotti personalizzati contattateci.
