Sistema di montaggio con gancio per tetto in tegole

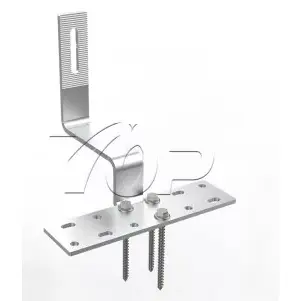

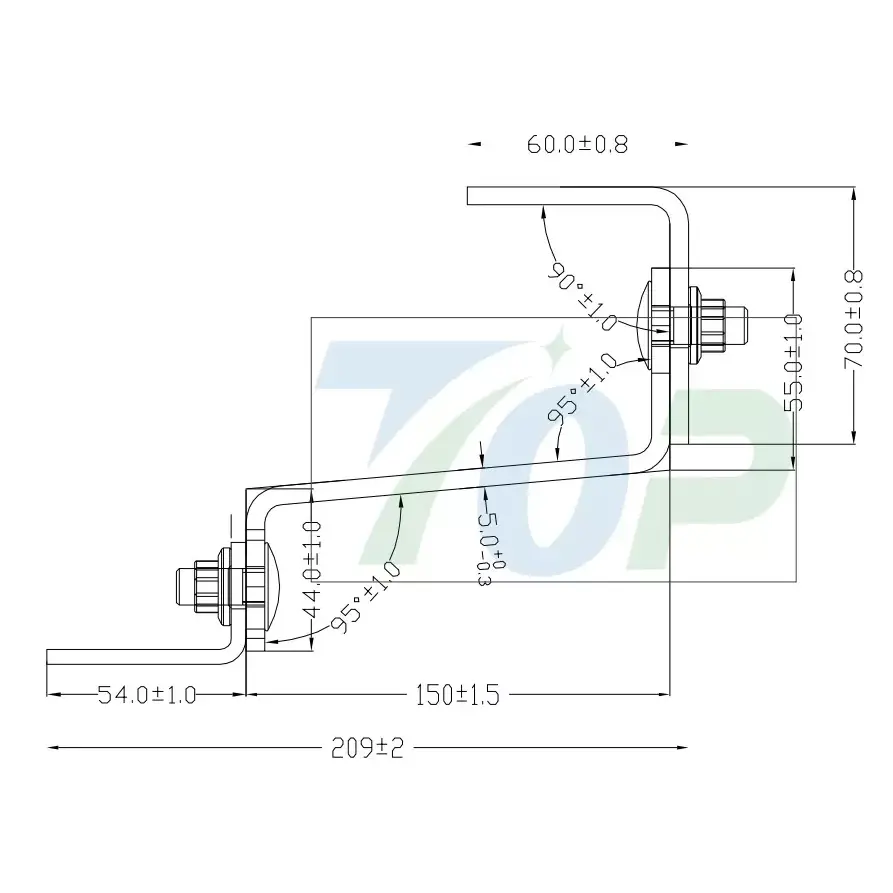

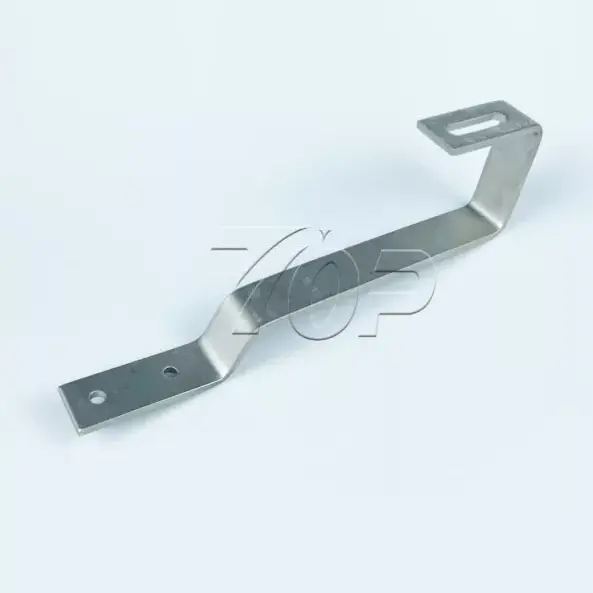

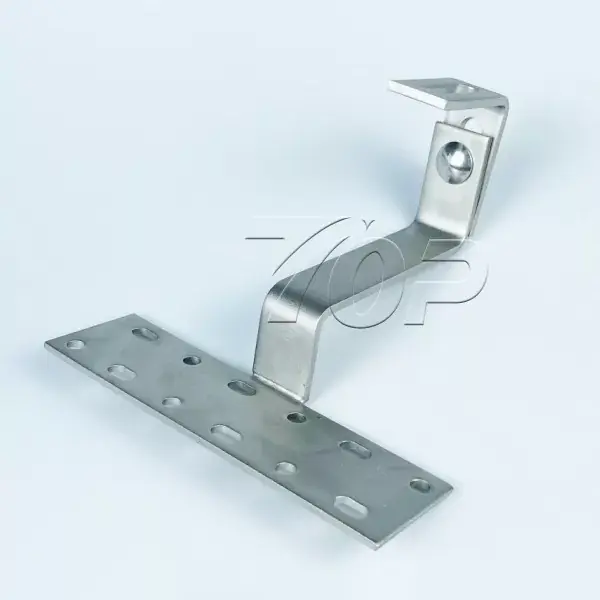

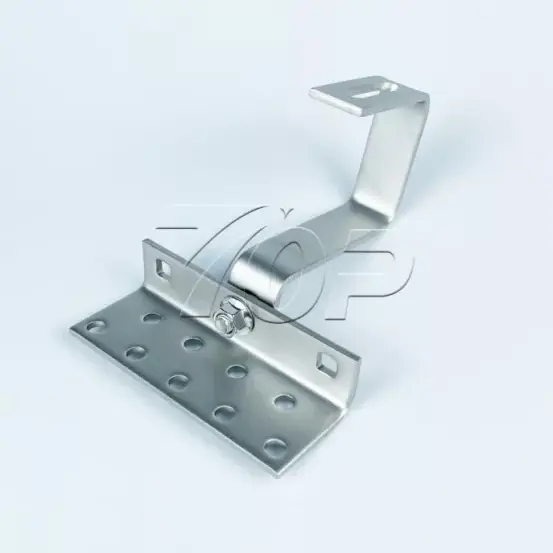

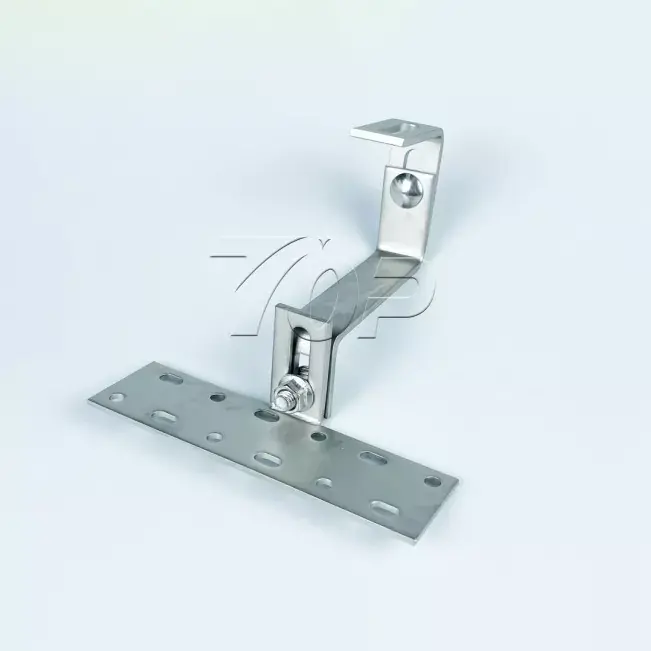

Cerchi un produttore e fornitore affidabile in Cina? Non cercare oltre! Topfencesolar è una fabbrica leader che offre sistemi di montaggio con ganci per tetti in tegole di alta qualità. Design della struttura del gancio per tetto solare Topfence, codice articolo: TF-AHK-H12 è un design regolabile a due altezze, in acciaio inossidabile con spessore 5 mm di lunghezza da 120-150 mm.

Requisiti tecnici:

1. I passaggi di saldatura sono uniformemente densi, con una superficie splendida, senza sottosquadri, crepe o sfiatatoi, ecc.

2. Le sezioni sono piatte senza spigoli vivi, spigoli vivi o bave, ecc.

3.La tolleranza non identificata è implementata secondo il grado M (GB/T 1804-2000).

4. Nessun segno per un angolo retto.

5. Il trattamento superficiale viene eseguito in base alle esigenze del cliente.

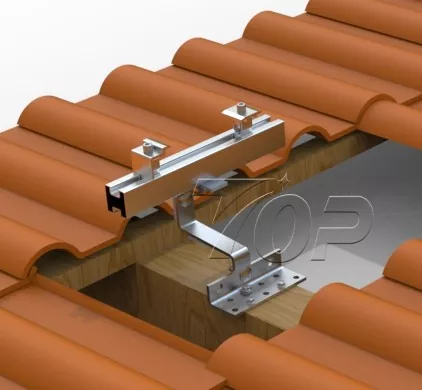

Diversamente dal tradizionale montaggio a terra, la soluzione di montaggio sul tetto sta effettivamente aumentando il tasso di utilizzo dell'energia solare. Il sistema di montaggio con gancio per tetto in tegole di Topfencesolar è ampiamente utilizzato nelle centrali solari residenziali e commerciali. La soluzione che utilizza una forma speciale del gancio progettata in base al tetto di tegole, installandolo sulla trave di legno del tetto, la forma di piegatura del corpo del gancio è un incollaggio senza contatto al 100% sul tetto senza danneggiare le tegole. E questo design potrebbe mantenere il tetto originale in sicurezza senza penetrazione sul tetto e ridurre il rischio minimo di perdite d'acqua.

Materiale:

I design del sistema di montaggio del gancio per tetto in piastrelle Topfencesolar sono composti principalmente da acciai inossidabili, manteniamo l'alta qualità e l'uso duraturo a lungo termine con oltre 25 anni di servizio. Il materiale è acciaio inossidabile SUS304. E il sistema che combina l'utilizzo di binari in alluminio Al6005-T5 per sostenere fortemente i pannelli solari sul tetto.

Il trattamento superficiale del binario per questo gancio: alluminio con trattamento superficiale anodizzato ≥ 15μm.

Prestazioni: mantenere le strutture in alluminio eccellenti anticorrosive in diverse applicazioni religiose e anche in ambienti climatici complicati.

Certificati: il gancio solare Topfence è conforme a SGS/CE/TUV e la qualità della produzione soddisfa gli standard SGS.

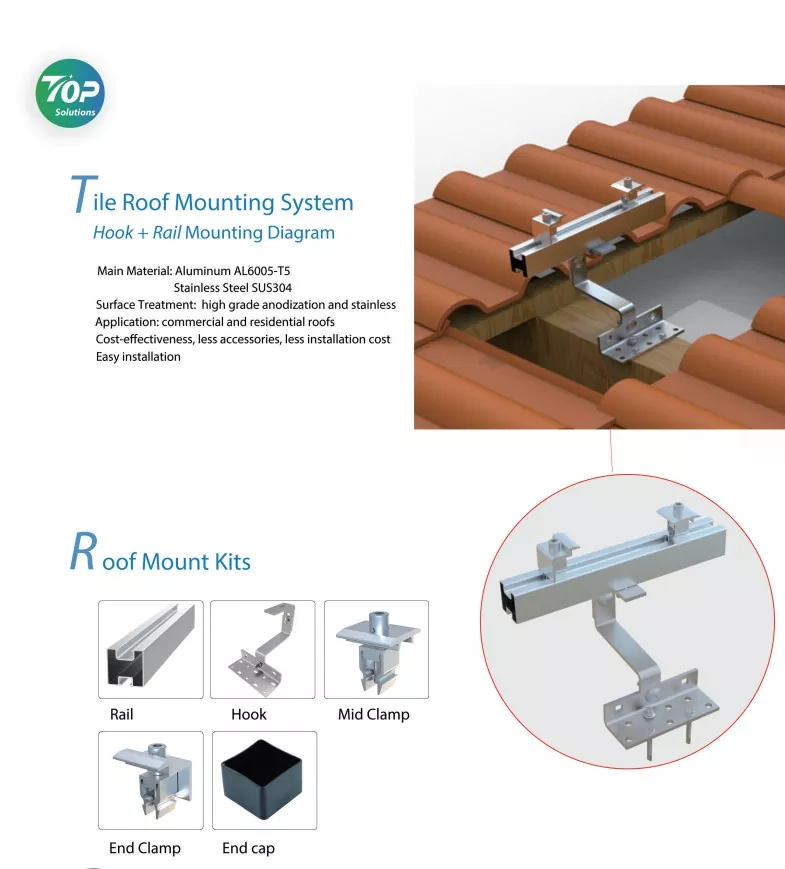

Componenti dei ganci per tetto in tegole:

Lampeggiante: gomma

Braccio del gancio: acciaio SUS304

Elementi di fissaggio: viti/perno autofilettante

Morsetti per binari: morsetto intermedio/morsetto finale

Vantaggi:

I vantaggi di questa installazione rapida dei ganci per tetto Topfencesolar sono che è veloce da installare con il minor costo e apporta modifiche minime alla struttura originale del tetto. Quindi questo sistema di montaggio a gancio ha un alto valore estetico per fondersi con il tetto.

Inoltre abbiamo opzioni di colore nero che sono famose anche nel mercato europeo.

L'applicazione è adatta al sistema di montaggio del pannello solare sul tetto in tegole. Il modello di dettaglio include staffe di montaggio per gancio per tetto in tegole solari + montaggio su guide in alluminio.

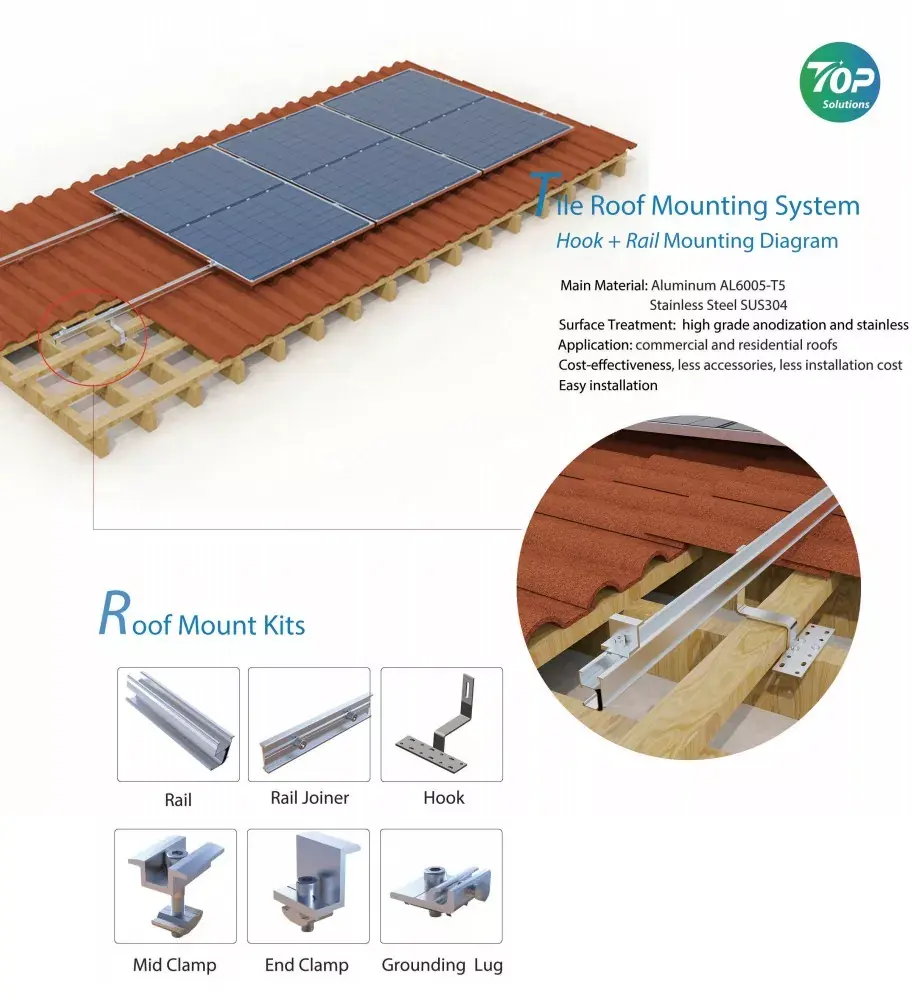

Passaggi di installazione:

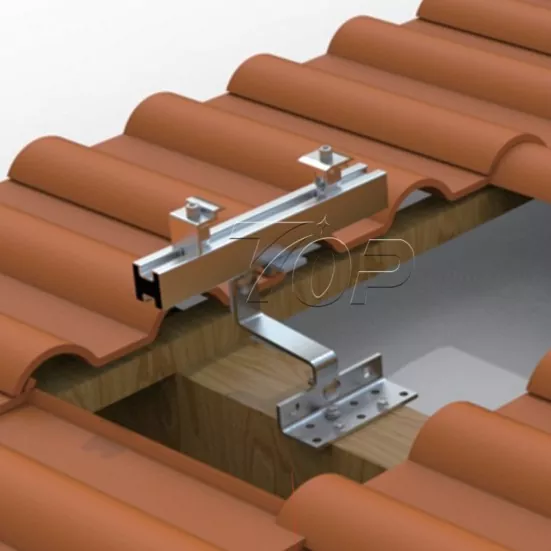

Primo passo: la struttura completa del sistema sul tetto in tegole utilizza viti o bulloni che fissano il gancio del binario sulla trave di legno del tetto.

Secondo passo: montare i binari in alluminio Topfencesolar sui ganci, collegare tra loro diversi binari con connettori per binari.

Terzi passi: una volta che tutti i ganci del tetto sono pronti e le guide in alluminio fissate su di essi, prepararsi per montare i pannelli solari. Prima di montare i pannelli fotovoltaici, confermare la disposizione della serie di pannelli con il team di ingegneri di Topfencesolar per finalizzare l'installazione con orientamento verticale o orizzontale. Quindi posizionare i pannelli fotovoltaici in 1 fila con 4-14 o più pannelli per set, oppure due pannelli in una fila, 4-20 unità di pannelli solari in una colonna sui binari. La quantità di pannelli in fila e colonna dipende dalle dimensioni del tetto e dal lato esposto al sole. Per quanto riguarda i dettagli professionali su come progettare la disposizione del pannello solare sul tetto e quale capacità di potenza il tuo tetto potrebbe installare sul tetto, puoi consultarli dal team di ingegneri energetici di TOPrfence.

Quarto passo: collegare i pannelli solari sui binari in alluminio con Topfencesolar Mid-clmaps e terminare con End-clmaps per proteggere in sicurezza questi pannelli solari sui tetti di tegole.

I fattori che influenzano la progettazione della struttura e il montaggio dei pannelli solari:

1. La dimensione del tetto: decide la capacità di potenza e quanto è grande l'installazione nel tuo edificio.

2. Tipo di tetto: diversi tipi di tetto hanno diverse soluzioni di montaggio. La scelta dei ganci con binari per il tetto in tegole inclinate è una delle migliori soluzioni, costi inferiori, elevata resistenza del supporto del pannello solare e struttura leggera ideale per la sicurezza del carico del peso del tetto. Ma come nel caso del tetto in metallo o del tetto in cemento, è necessario scegliere i piedini a L + struttura a binario o sistemi di zavorra, ecc. Si prega di consultare il team di ingegneri Topfencesolar.

3. Dimensioni dei pannelli solari e capacità di potenza di ciascun pannello. È correlato al carico di peso della struttura.

4. La velocità del vento. La struttura del sistema di montaggio del gancio per tetto in tegole deve essere sufficientemente robusta da resistere al vento da 2 m/s a 70 m/s (la velocità media del vento conteggiata da 3 secondi standard).

5. Il materiale della struttura: attualmente l'acciaio e l'alluminio sono i materiali più frequentemente e famosi utilizzati nelle strutture di montaggio, per la struttura del tetto è necessario scegliere il materiale leggero, quindi andare su Almuminun è l'opzione migliore. Da Topfencesolar, l'alluminio solare Al6005-T5 è di qualità superiore rispetto al mercato.

Vantaggi

1. I ganci per tetto in tegole inclinate progettati da Topfencesolar per il sistema di montaggio solare sono facili da montare, meno staffe, installazione rapida.

2. I nostri kit di ganci per tetto hanno un processo di anodizzazione di alta qualità e un trattamento superficiale inossidabile. Supporto per l'utilizzo a lungo termine.

3.Il design ottimizzato con meno accessori ha un costo inferiore. Nei siti sono necessari solo meno lavori di installazione per ridurre i costi di installazione.

4.Topfencesolar dispone di una serie di diversi tipi di ganci, supporti regolabili per soddisfare vari tetti di tegole e coprire i mercati di Germania, Polonia, Austria, Spagna o Giappone, Indonesia, ecc.

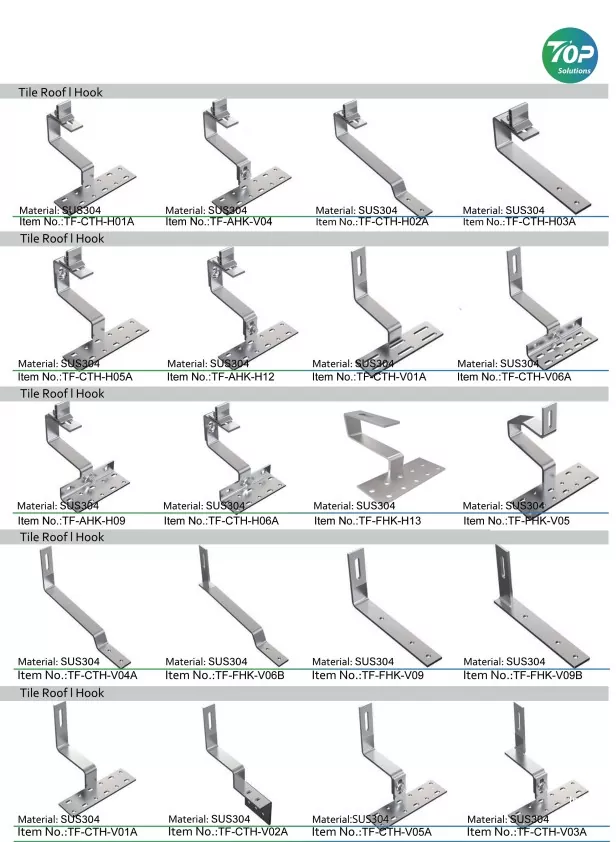

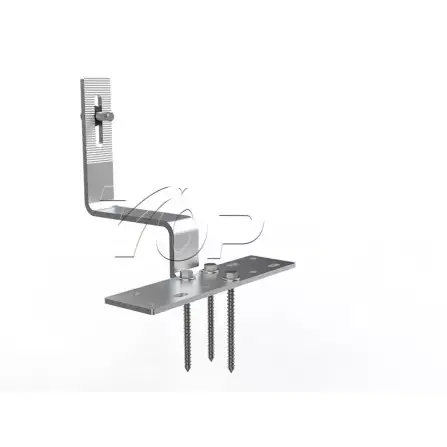

Altre opzioni di diverse forme e tipi di ganci:
