Passerella portacavi in ​​alluminio

Per trovare un produttore professionale di passerelle in alluminio o se desideri avviare un nuovo progetto solare con soluzioni complete, puoi contattare Topfencesolar e farci diventare il tuo partner a lungo termine!

La gestione dei cavi è spesso fondamentale per la longevità del sistema. I cavi solari trasportano corrente continua ad alta tensione e sono esposti a condizioni meteorologiche estreme per decenni.

Lasciare i cavi sulla superficie del tetto è un pericolo per la sicurezza. La passerella portacavi in ​​alluminio solare con marchio Topfencesolar offre un'autostrada dedicata per il cablaggio dei cavi solari.

Protezione fisica:Il vassoio previene i danni causati dai bordi taglienti del tetto e mantiene il sistema solare in funzione in sicurezza.

Dissipazione del calore:Passerelle portacavi con design a fori con buona ventilazione per i cavi. Questo design speciale potrebbe ridurre efficacemente la resistenza e l'accumulo di calore.

Progettato per le specifiche del cavo solare

I cavi solari fotovoltaici sono unici con doppio isolamento e più spessi. Richiedono un sistema di supporto che ne rispetti il ​​raggio di curvatura e il peso.

Si riferisce ai materiali delle passerelle portacavi, l'acciaio zincato che funge da pesante dissipatore di calore, l'alluminio è il materiale più ideale per il solare.

Resistente alla corrosione: crea naturalmente uno strato protettivo di ossido, perfetto per l'esposizione all'esterno.

Leggero: riduce il carico statico sulla struttura del tetto.

Non magnetico: riduce al minimo la perdita di potenza dovuta all'induzione magnetica in applicazioni ad alta corrente.

Tipi disponibili di canaline portacavi

Offriamo tre configurazioni distinte per adattarsi al vostro specifico ambiente di installazione:

1. Canalina portacavi a scala

Ottimo per corse a campata lunga e cavi di alimentazione pesanti.

Caratteristica: i pioli aperti forniscono il massimo flusso d'aria per il raffreddamento dei cavi ad alto amplificatore.

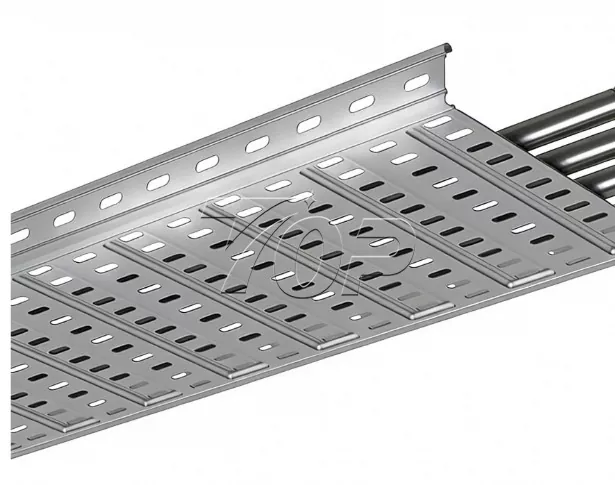

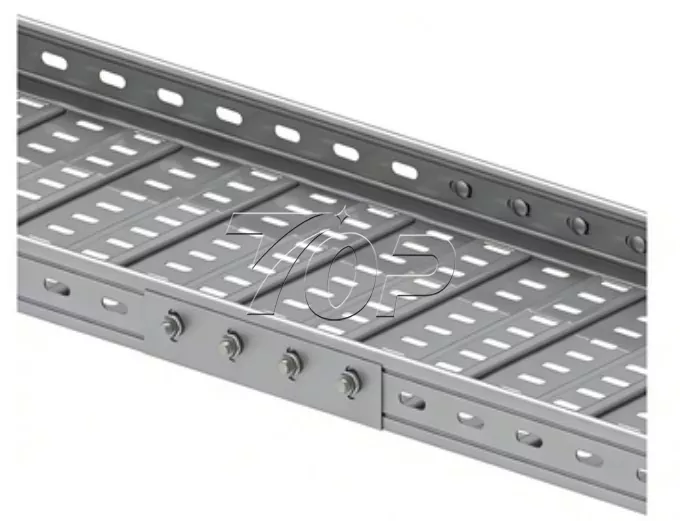

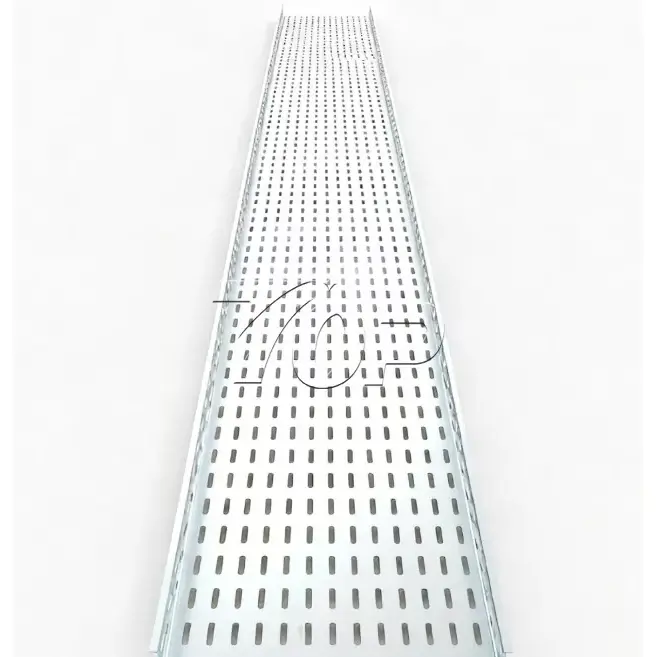

2. Vano portacavi perforato

Applicazione: Tetti commerciali che richiedono protezione inferiore.

Vantaggio: le fessure inferiori ventilate consentono il drenaggio dell'acqua proteggendo i cavi dalle superfici irregolari del tetto.

3. Vano cavi in ​​rete metallica

Appositamente progettato per percorsi complessi con più curve e dislivelli.

Caratteristica: Altamente flessibile; può essere tagliato e piegato sul posto per superare facilmente gli ostacoli.

Come funzionano le passerelle portacavi?

Invece di stendere i cavi sulla superficie del tetto, il vassoio copre la distanza tra i punti di montaggio.

Trasferisce il peso dei cavi sulla struttura della scaffalatura o sugli attacchi del tetto, mantenendo i cavi sollevati. Ciò impedisce ai cavi di rimanere in pozzanghere d'acqua durante i temporali e li mantiene organizzati in modo che le squadre di manutenzione possano tracciare facilmente un circuito in seguito.

Come installare le passerelle portacavi?

L'installazione è semplice, facile e veloce con i disegni precisi di Topfencesolar. Ecco il flusso di lavoro generale per un sistema in alluminio sul tetto:

Passaggio 1:Mappa il percorso. Non iniziare semplicemente a perforare. Pianificare il percorso dall'array all'inverter. Evitare di ombreggiare i pannelli con il vassoio stesso!

Passaggio 2:Installa le staffe. È necessario sollevare il vassoio dal tetto. Attacca i piedini di montaggio o collega il vassoio direttamente ai binari solari.

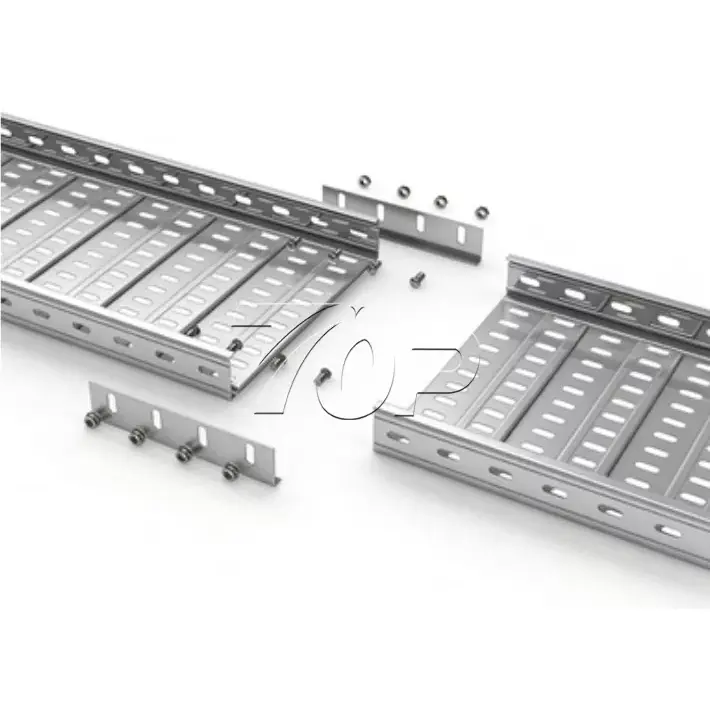

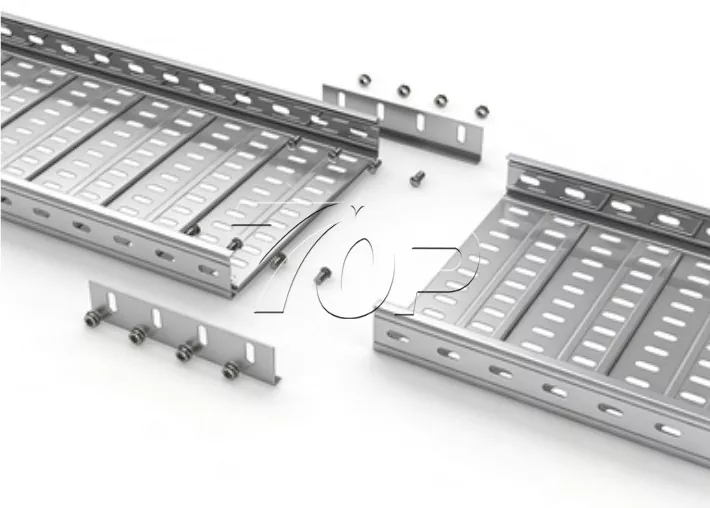

Passaggio 3:Collega le sezioni. Utilizzare le piastre di giunzione per unire due lunghezze di vassoio. Lasciare un piccolo spazio tra le sezioni per l'espansione termica. Perché l'alluminio si dilata quando si scalda; se li imbulloni troppo stretti senza lasciare spazi vuoti, il vassoio può deformarsi.

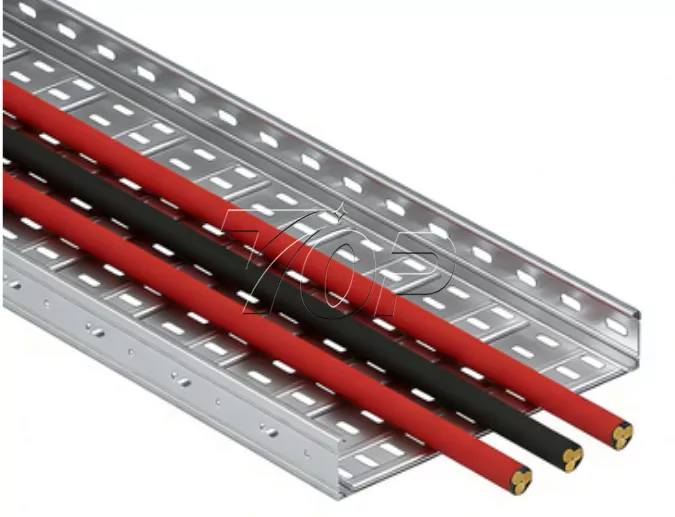

Passaggio 4:Posare il cavo. Posizionare i cavi nel vassoio. Non stringerli troppo. Utilizzare fascette per cavi resistenti ai raggi UV o fascette per cavi in ​​alluminio per fissarle ogni pochi metri.

Passaggio 5:Messa a terra. Poiché il vassoio è in metallo, deve essere collegato a terra. Utilizzare ponticelli di collegamento tra le piastre di giunzione per garantire la continuità elettrica.
