Sistema di montaggio solare a terra in alluminio
Partner di Topfencesolar per il sistema di montaggio solare a terra in alluminio, offriamo la progettazione di simulazione in condizioni di carico di vento specifico, carico di neve e persino fattori di terremoto. La nostra struttura in alluminio a forma di W è una delle soluzioni più stabili e affidabili che ottiene il massimo della soddisfazione dal mercato. Fornisce più di 25 anni di durata con 10 anni di garanzia.
Marchio:Topfencesolare
Materiale del prodotto:Alluminio AL 6005 -T5/T6
Funzione del prodotto:Struttura della centrale solare a terra
Durata utile:≥25 anni
Marchio:Topfencesolare
Materiale del prodotto:Alluminio AL 6005 -T5/T6
Funzione del prodotto:Struttura della centrale solare a terra
Durata utile:≥25 anni
In qualità di produttore e fornitore professionale in Cina, Topfencesolar progetta un sistema di montaggio solare a terra in alluminio con una resistenza al vento fino a max. 60 m/s e una capacità di carico di neve fino a max. 1.4 kN.
Che ne dici del risultato di resistenza alla corrosione e alla ruggine?
I materiali principali del nostro sistema, ovvero colonna, trave, forze posteriori e binari, sono realizzati in alluminio Al6005-T5/T6 con eccellenti prestazioni anticorrosione grazie al trattamento superficiale ≥10μm. L'anodizzazione garantisce una lunga durata in ambienti difficili.
|
|
|
|
|
|
|
Connettore colonna H |
Rotaie |
Connettore ferroviario |
Trave |
Mentre i nostri elementi di fissaggio del sistema di fissaggio sono realizzati in SUS304 con un'eccellente efficacia di protezione dalla corrosione di seguito.
|
|
|
|
|
|
Kit di morsetti per binari |
Morsetto centrale |
Morsetto terminale |
Vite di terra |
Il design completo delle staffe di montaggio solare a terra di tipo W si basa su una durata di servizio di oltre 25 anni con una garanzia di 10 anni.
Composizione strutturale
Base /Connettore colonna H/Binari /Connettore binari/Trave /Bullone /Dado /Vite /Rondella/
Ancora, ecc.

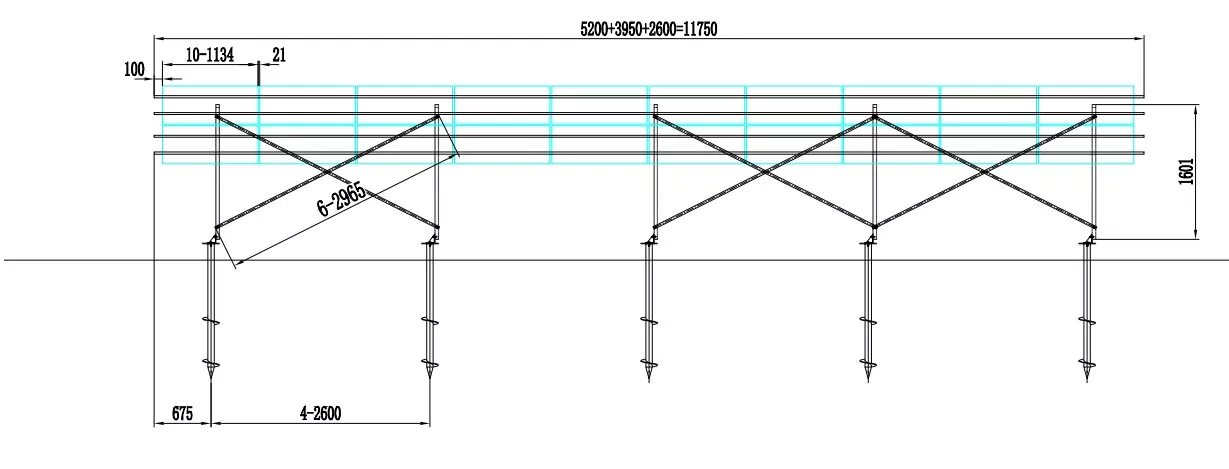

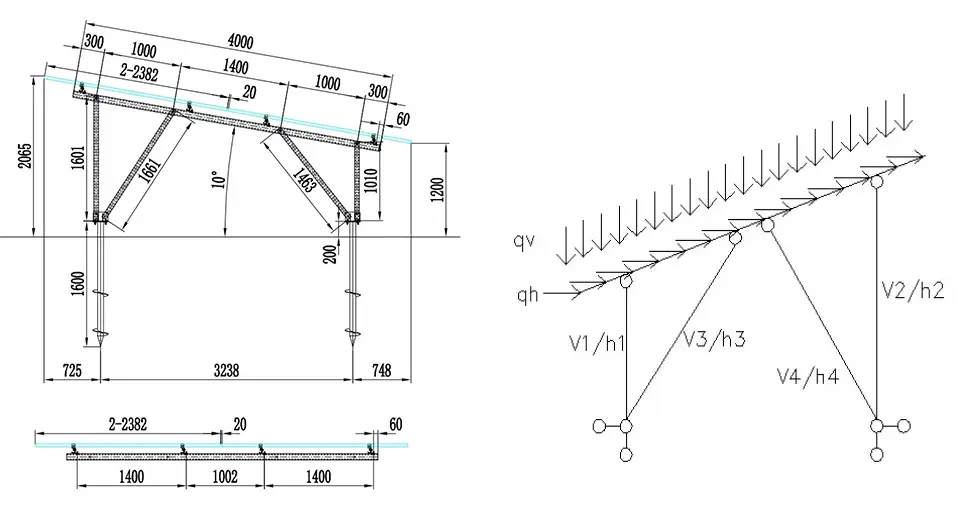

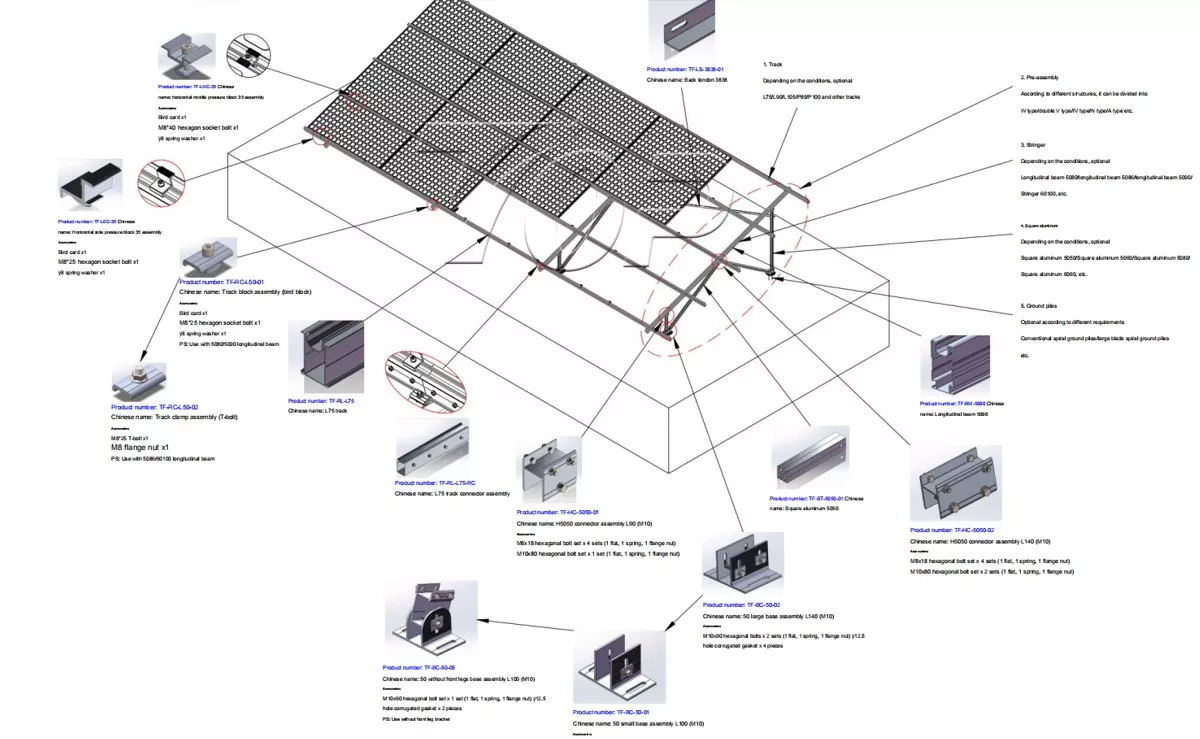

Di seguito è riportato il set completo del progetto del diagramma di sistema come riferimento.
Come scegliere una base corretta per sostenere il tuo sistema solare?
I metodi di installazione appropriati dovrebbero essere selezionati in base ai diversi tipi di fondazione.
Ad esempio:
Fondazioni in calcestruzzo
Fondazioni con viti a terra
Fondazioni su pali
Il durevole sistema di scaffalature solari montato a terra in alluminio è considerato principalmente in merito ai requisiti di capacità portante del suolo
Adattamento del pendio
Protezione dalla corrosione

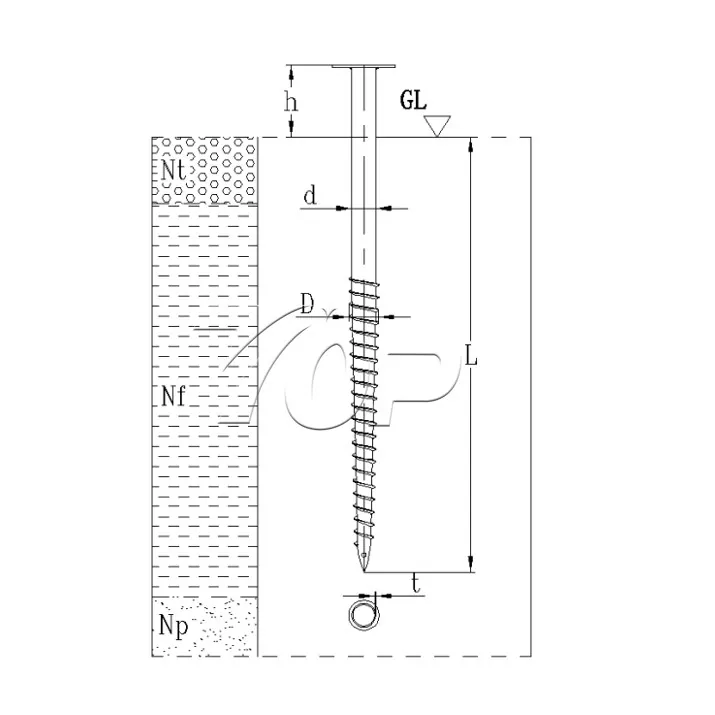

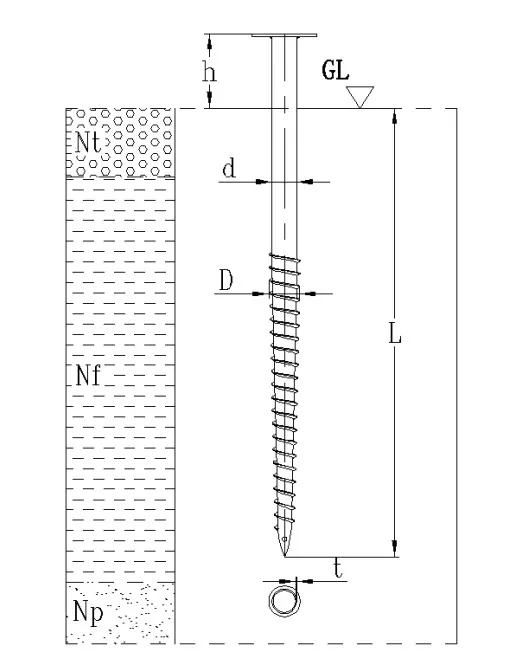

Prendiamo ad esempio i pali elicoidali:
|
Parametro |
Requisito |
Esempio |
|
Diametro dell'albero |
73 mm~140 mm |
Tubo in acciaio diametro 89 mm |
|
Piastra elicoidale |
Diametro 200mm-350mmtra 1-3 piastre |
Doppia elica: 300 mm nella parte inferiore, 250 mm nella parte superiore |
|
Materiale |
Q235B |
La forza è superiore a 235 MPa |
|
Protezione dalla corrosione |
Zincatura a caldo ≥85μm |
Zone costiere: Rivestimento di zinco + anodo sacrificale |
Contatta il team di ingegneri di Topfencesolar per una selezione professionale.

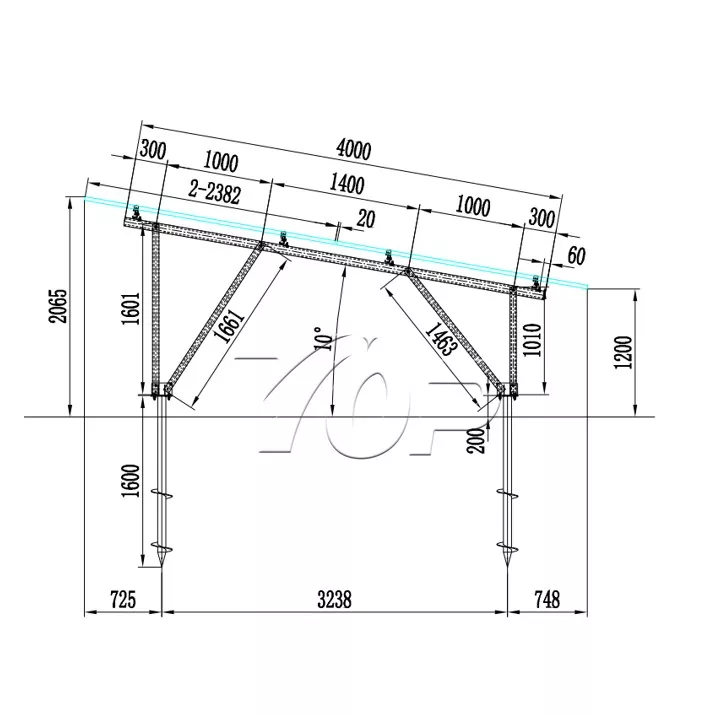

Il layout dell'array di pannelli solari viene deciso in base alle dimensioni del paesaggio e alla situazione del sito.
Normalmente potrebbe prendere in considerazione
2(riga)* 10-24(colonna), l'esatto verrà progettato in base ai tuoi siti.

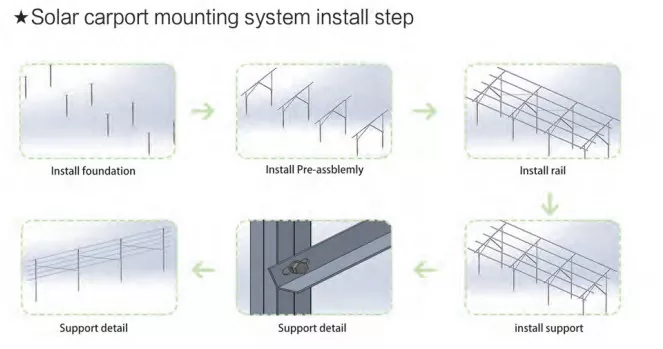

Indicazioni di installazione:

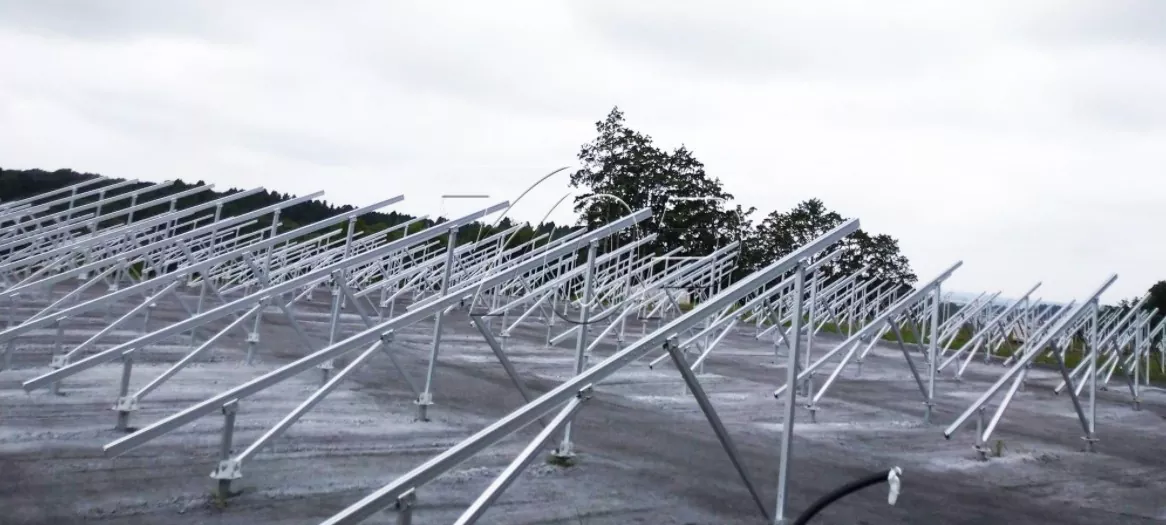

La foto dei casi reali come riferimento.
