Struttura di scaffalatura solare elevata ottimizzata per lo spazio | Caso di studio di Manila

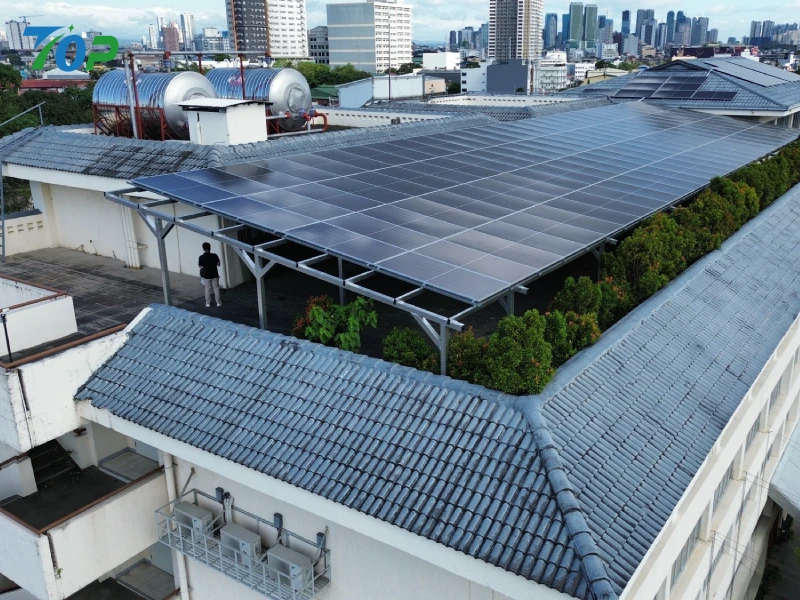

Progetto di piattaforma solare sul tetto sopraelevato | Manila, Filippine

Questo progetto dimostra come Top Fence Solar abbia risolto con successo i gravi vincoli di spazio sul tetto e problemi di interferenza infrastrutturale per un edificio commerciale a Manila, nelle Filippine.

Posizione

Manila, Filippine

Materiale della struttura

Acciaio zincato a caldo/Acciaio rivestito Al-Mg-Zn

Tipo di soluzione

Piattaforma solare sul tetto sopraelevata

Problema di destinazione

Ostacoli dell'infrastruttura sul tetto e spazio di installazione limitato

Introduzione al progetto

Il tetto preso di mira era pesantemente occupato da torri di raffreddamento, serbatoi d'acqua, sistemi di passaggio dei cavi, e passerelle di manutenzione, lasciando un'area utilizzabile insufficiente per un impianto fotovoltaico convenzionale. Per massimizzare l'utilizzo del tetto senza interrompere le operazioni di costruzione, Top Fence Solar ha progettato una struttura di scaffalature solari elevata di alta qualità in grado di estendersi su tutte le strutture sul tetto esistenti.

Il design della piattaforma sopraelevata ha creato uno strato di installazione solare secondario sopra il tetto infrastrutture, aumentando significativamente la capacità di implementazione dell’energia solare preservandone la manutenzione accessibilità ed efficienza operativa HVAC.

Punti salienti dell'ingegneria

Progettazione dello spazio aereo

La piattaforma solare è stata elevata ad un'altezza strutturale ottimizzata, consentendo un flusso d'aria ininterrotto attorno ai sistemi di raffreddamento HVAC mantenendo un accesso di servizio libero sotto il pannello solare. Questa configurazione elevata ha ridotto al minimo l'impatto dell'ombreggiamento e ha garantito l'operatività del tetto a lungo termine.

Integrità strutturale e sicurezza dal vento

A causa dell'elevato profilo di esposizione, la struttura è stata rinforzata utilizzando rinforzi in acciaio per carichi pesanti, distribuzione ottimizzata del carico e calcoli dell'angolo di inclinazione aerodinamica progettati per resistere al vento forte condizioni di pressione comunemente sperimentate nelle Filippine durante le tempeste tropicali e le stagioni dei tifoni.

Resistenza alla corrosione avanzata

L'intero sistema di supporto utilizza componenti strutturali in acciaio zincato a caldo e rivestiti in Al-Mg-Zn progettato per i climi costieri tropicali. Il trattamento anticorrosione aumenta la durabilità contro umidità, aria carica di sale ed esposizione ambientale a lungo termine, supportando una durata di servizio prevista superiore a 25 anni.
