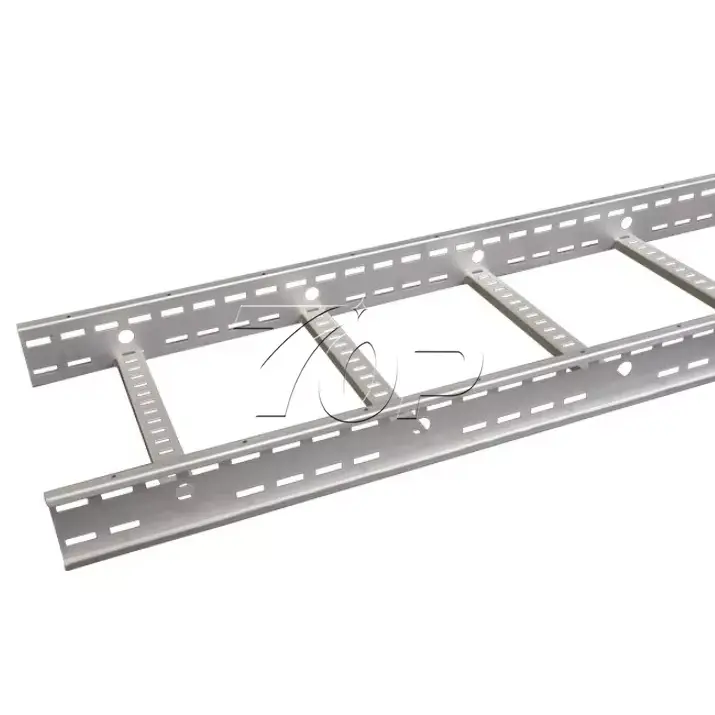

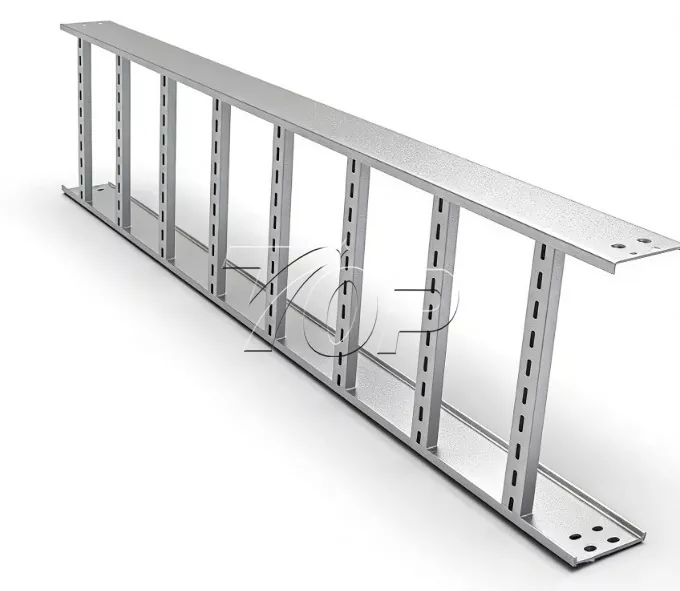

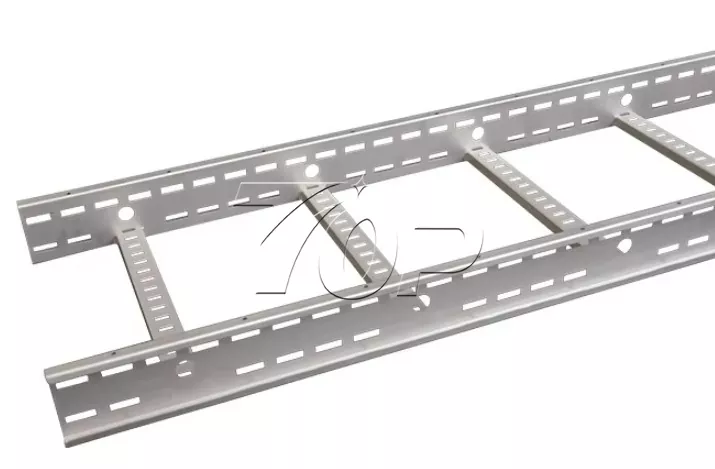

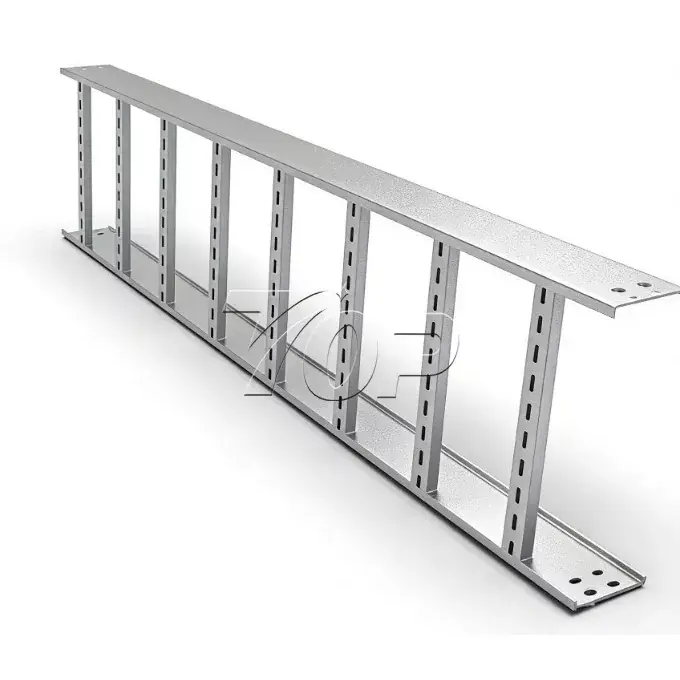

Vassoio a scala

Materiale: lega di alluminio 6005-T5/6 o acciaio HDG

Altezza sponde laterali: da 100 mm a 150 mm come opzioni standard

Larghezza: è regolare da 150mm fino a 900mm

Spaziatura: Lo spazio deciso dalla forza. Il nostro potrebbe variare da 225 mm a 300 mm, personalizzazione disponibile.

Classe di carico: certificata CE e ISO

Accessori: include curve a 90°, raccordi a T, montanti e kit di messa a terra.

Perché sono necessari i vassoi per i tetti solari?

Rispetto a un portacavi in ​​rete metallica, i portacavi con scala in alluminio offrono i seguenti vantaggi.

1. Dissipazione del calore superiore

I cavi solari si surriscaldano durante il funzionamento dell'impianto fotovoltaico. Se li metti in un vassoio solido, il calore aumenta all'interno, nel frattempo aumenterà la resistenza del cavo. Quindi perderà anche potenza. Il design a cielo aperto della nostra passerella portacavi consente al vento di passare, mantenendo i cavi freschi e mantenendo la loro capacità.

2. Assenza di accumulo di acqua e neve

Inoltre, secondo lo scopo di distribuzione del calore, non vi è alcun fondo solido, pioggia, neve e polvere semplicemente cadono. che aggiunge peso inutile alla struttura del tetto.

3.Capacità a lungo raggio

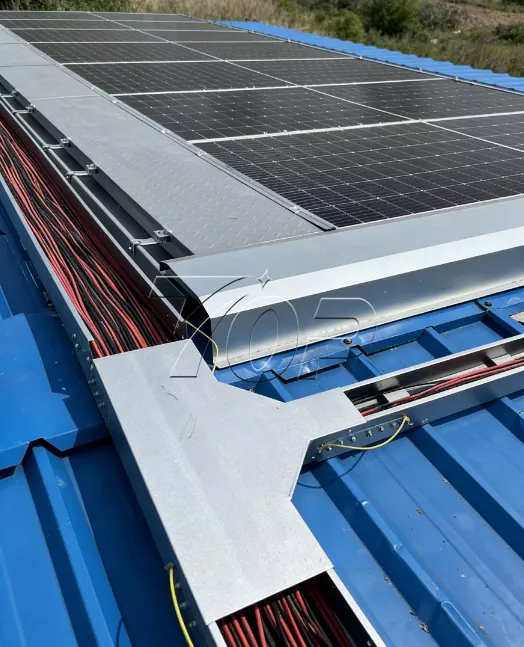

I tetti commerciali spesso presentano ostacoli. Le passerelle per cavi progettate su scala sono più rigide delle passerelle a rete. Potrebbe colmare spazi più ampi fino a 3-6 metri a seconda del profilo e delle dimensioni del sito.

Come installare?

Passaggio 1: layout e supporto

Posiziona il supporto della passerella portacavi lungo il percorso dei cavi; potresti distanziare questi supporti più di quanto faresti con una rete metallica.

Passaggio 2: accoppiamento

Unisci le sezioni del vassoio utilizzando le nostre piastre di giunzione.

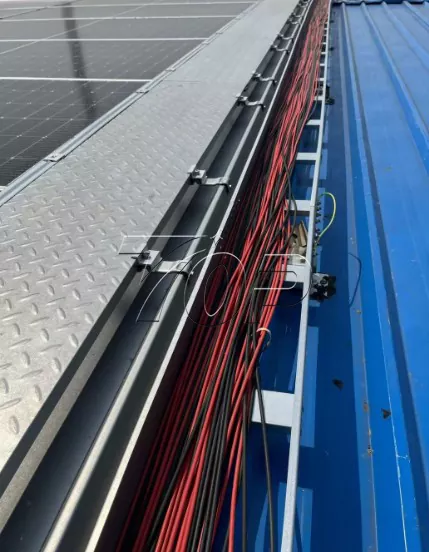

Fase 3: posa dei cavi

Una volta montati e fissati bene i passacavi, posizionare i cavi solari su di essi.

Passaggio 4: protezione

Utilizzare i fermacavi per fissare i cavi, questo potrebbe proteggere e impedire il movimento del cavo causato dal vento o dalle forze di cortocircuito.
