Sistema di gestione delle passerelle per cavi del pannello solare
Xiamen Topfencesolar è leader nella produzione e fornitura di sistemi di gestione delle canaline portacavi per pannelli solari. Il portacavi progettato con materiali in acciaio zincato può soddisfare in modo specifico i requisiti del portacavi del pannello solare CA e CC fissandolo facilmente al sistema di montaggio solare sul tetto. La larghezza e la lunghezza possono essere personalizzate in base alle esigenze del progetto.
Marca:Topfencesolare
Materiale del prodotto:Acciaio zincato
Fondotinta del prodotto:Gestione dei cavi solari
Lunghezza:Lunghezza 2 metri * Altezza 100 mm

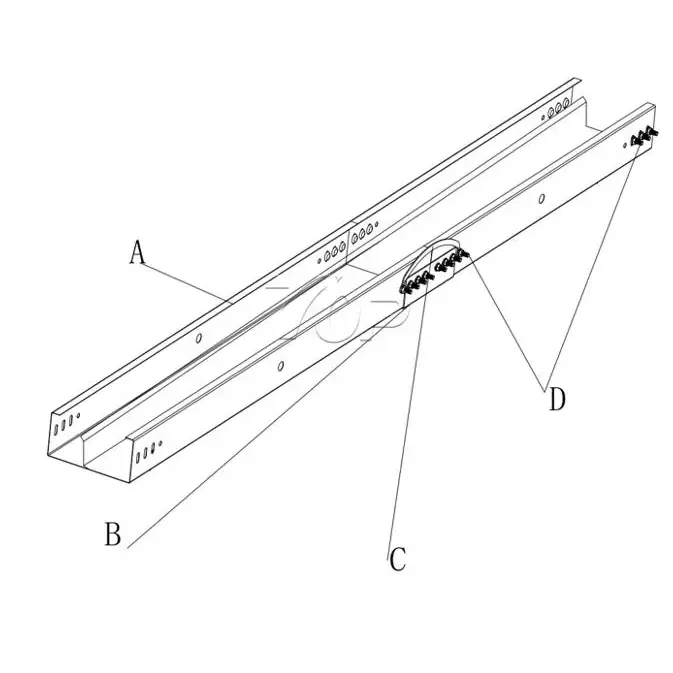

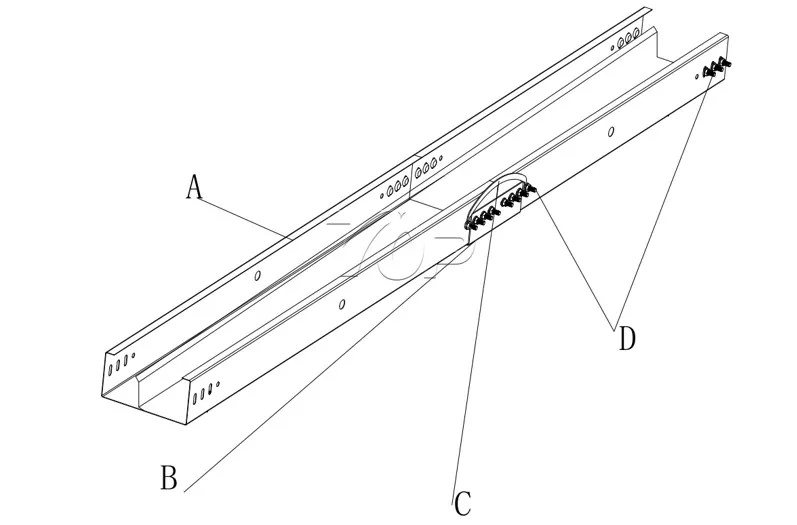

Le parti Compose del sistema di gestione delle passerelle per cavi del pannello solare progettato da Topfencesolar sono molto utilizzate sul mercato.

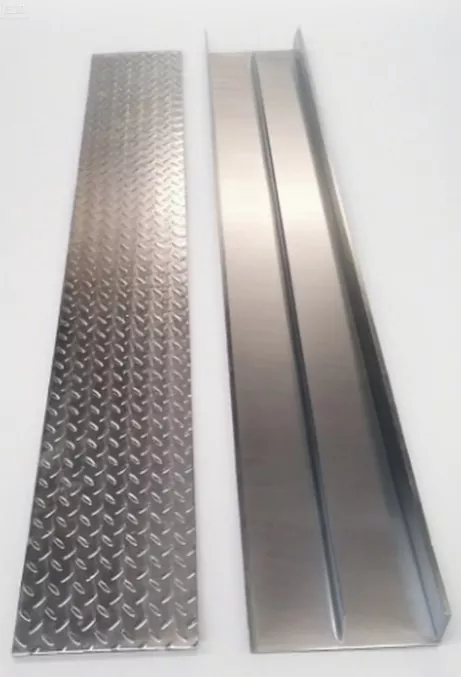

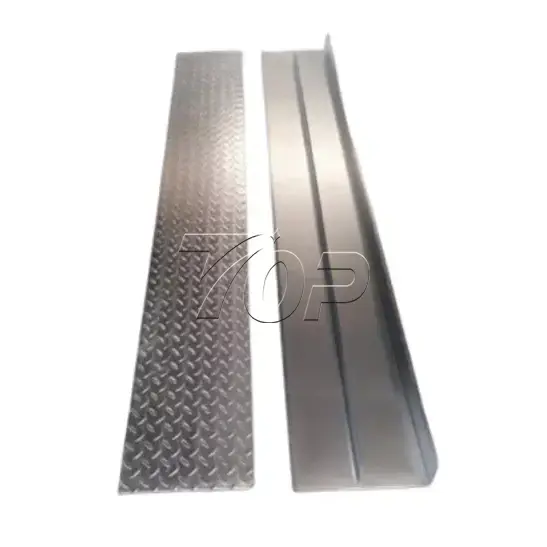

A: Corpo principale della passerella portacavi a doppia fessura con coperture sagomate
B: Connettori fissati con viti
C: Il filo di terra impedisce scosse elettriche
D: Viti per il fissaggio delle passerelle portacavi pezzo per pezzo
Materiale: Acciai zincati
|
A |
B |
C |
D |
|
|
|
|
|
Dimensioni:
|
Descrizione |
Hmm) |
L (mm) |
T (mm) |
Lunghezza (mm) |
Galvanizzazione |
Peso unitario di riferimento (kg) |
|
Passerella portacavi zincata a doppia fessura |
100 |
200 |
1.2（altro） |
2000 |
65μ |
33.5 |
|
Passerella portacavi zincata a doppia fessura |
100 |
300 |
1.2（altro） |
2000 |
65μ |
43 |
Ulteriori opzioni potrebbero essere personalizzate.

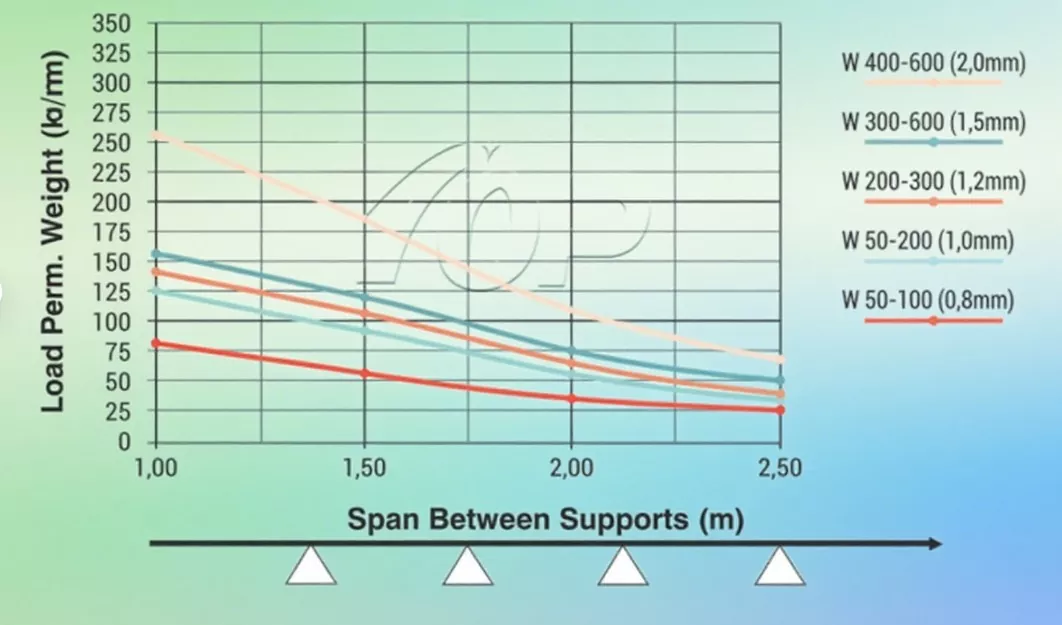

Qui vedrai il riferimento del risultato della data del nostro test in base alla situazione di caricamento di seguito.
Funzione:
Ospita e gestisce centralmente un gran numero di cavi tra gli array fotovoltaici nonché quelli che conducono agli inverter e ai quadri elettrici, prevenendo danni meccanici e invecchiamento dovuto ai raggi UV e garantendo un cablaggio pulito e sicuro.
Parametri
|
Marchio |
Topfencesolare |
|
Canalina per cavi del pannello solare in acciaio |
|
|
Materiale |
Acciaio zincato |
|
Trattamento superficiale |
Galvanizzazione 65μm |
|
Applicazione |
Fissato ai binari o montato sul tetto |
|
Sito di installazione |
Siti di montaggio solare |
|
Colore |
Argento |
Come usarlo?
Posizionare il tratto di passerella portacavi sul supporto e fissarlo utilizzando le apposite piastre di collegamento e bulloni per garantire la continuità elettrica (formando un percorso di terra affidabile).
L'elaborazione della linea di produzione:
|
|
|
|
|
|
Materia prima |
Flatting |
Taglio |
Punzonatura |
|
Formare |
Galvanizzazione |
Ispezione |
Imballaggio |
Maggiori informazioni sui materiali:
Protezione dello stoccaggio del prodotto per la gestione dei cavi solari in acciaio zincato
La lamiera zincata è nota per essere particolarmente sensibile agli effetti dei materiali a carattere acido, dell'aria inquinata, dell'acqua e dell'umidità relativa presente al di sopra di un certo tasso.
La durata della lamiera zincata sarà influenzata nelle aree industriali, specialmente dove l'aria è densamente inquinata.
L'elemento più importante dell'inquinamento atmosferico è l'anidride solforosa.
C + H + S + O₂ → CO₂ + H₂O + SO₂
SO₂ + ½ O₂ → SO₃
SO₂ + H₂O → H₂SO₃
SO₃ + H₂O → H₂SO₄
Al fine di proteggere le lamiere impilate è comunque necessario rispettare scrupolosamente le seguenti condizioni.
· Il metallo non deve mai essere immagazzinato in una zona ad alta umidità con acqua.
· Dovrebbe esserci spazio sufficiente per la circolazione continua dell'aria.
· Le differenze di temperatura nei luoghi di stoccaggio devono essere comprese tra 5-10 °C.

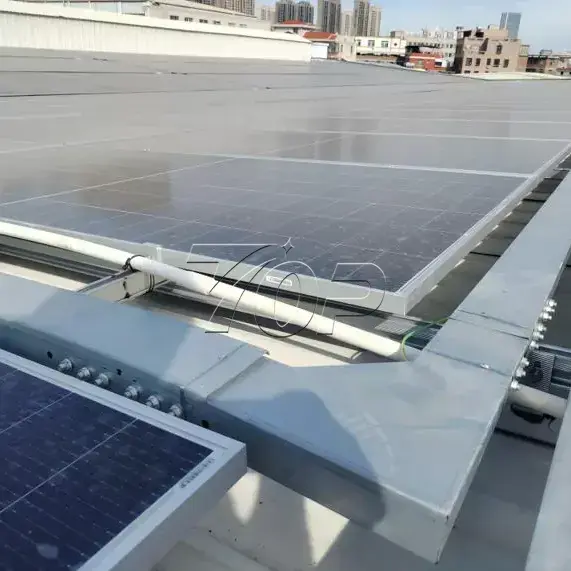

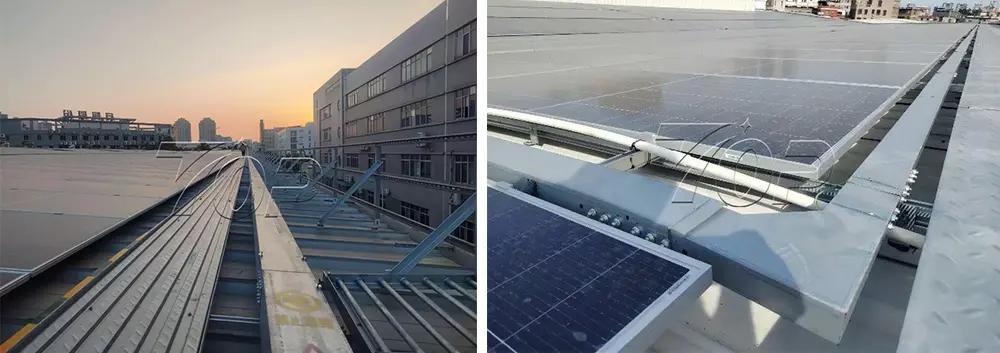

Altri casi di applicazione di vari supporti per cavi.
