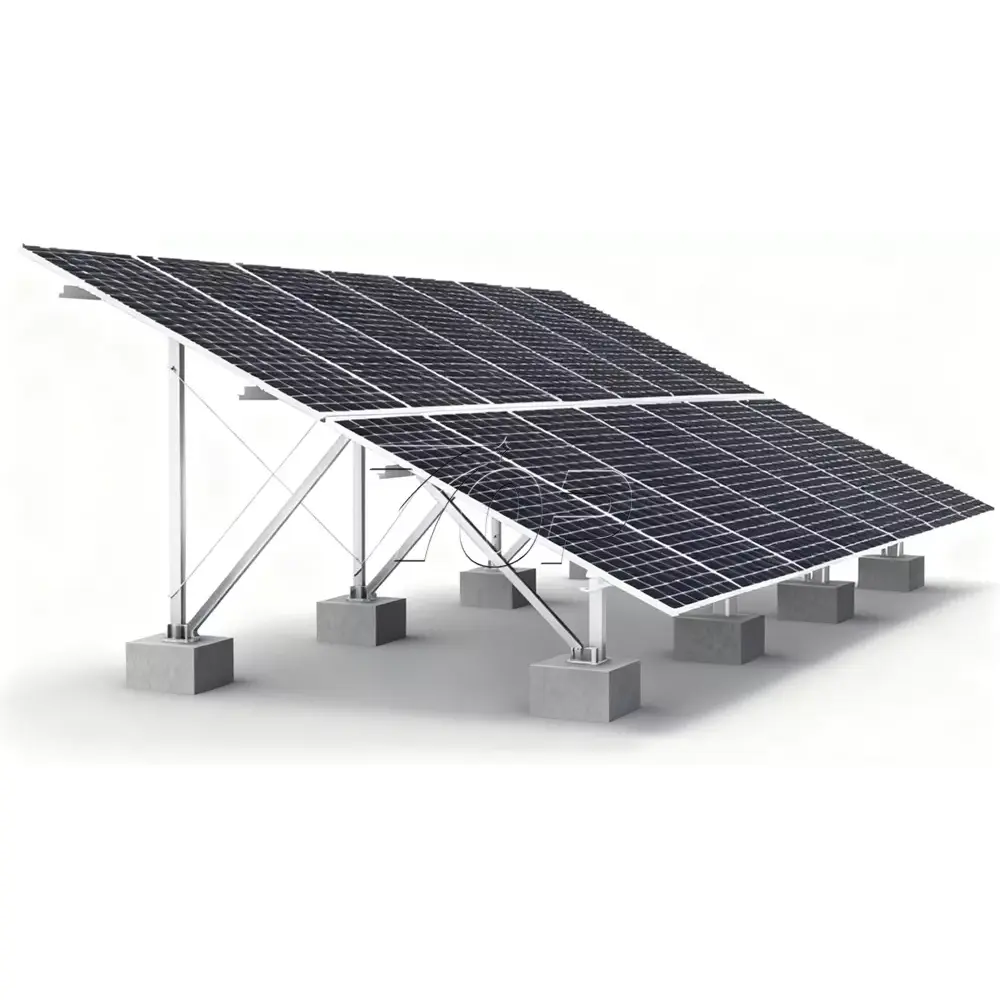

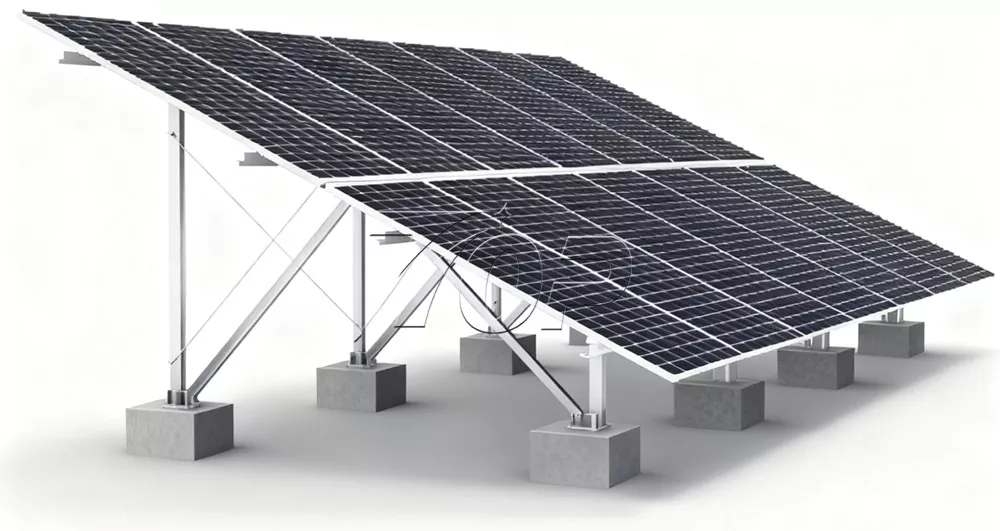

Sistema di scaffalature per montaggio solare a terra
Topfencesolar è impegnata nella produzione di sistemi di scaffalature per il montaggio solare a terra ed è leader nella fornitura di strutture di montaggio solare e kit di staffe in tutto il mondo. Si riferisce alla struttura del pannello solare che viene installata direttamente sul terreno esterno, adattandosi a diversi terreni come terreni pianeggianti, terreni in pendenza, ecc. E ne trae vantaggio l'utilizzo stabile, affidabile e durevole.
Marchio:Topfencesolare
Materiale del prodotto:Zinco, alluminio e magnesio
Funzione del prodotto:Offrono un supporto stabile ai pannelli solari
Durata utile:Oltre 25 anni
In qualità di produttore e fornitore professionale in Cina, il sistema di scaffalature per montaggio solare a terra del marchio Topfencesolar è progettato appositamente in base al calcolo maturo del carico del fattore vento/neve. A differenza dell'alluminio o dell'acciaio zincato a caldo, utilizziamo la più recente tecnologia di rivestimento in magnesio e alluminio zincato Zn-Al-Mg.
Principio Background del materiale ZAM:
La struttura in zinco alluminio magnesio possiede eccellenti prestazioni anticorrosive.
(Altre dimensioni offrono opzioni)
Il principio anticorrosivo si basa principalmente sull'effetto sinergico degli elementi di lega: lo zinco, quale elemento primario dell'anodo sacrificale, si corrode preferenzialmente rispetto al ferro, proteggendo così la base di supporto; l'alluminio può formare una densa pellicola di ossido sulla superficie, ostacolando ulteriormente l'invasione di mezzi corrosivi; il magnesio può affinare la struttura del grano, migliorando la resistenza alla corrosione e le proprietà meccaniche della lega. Questa combinazione di più leghe fa sì che i supporti in zinco alluminio magnesio abbiano una durata anticorrosione molto più lunga rispetto ai tradizionali supporti anticorrosione come quelli zincati ordinari in ambienti complessi e difficili. Garantisce efficacemente il funzionamento stabile a lungo termine del pannello solare e di altri sistemi e riduce i costi di manutenzione e i rischi per la sicurezza causati dalla corrosione.

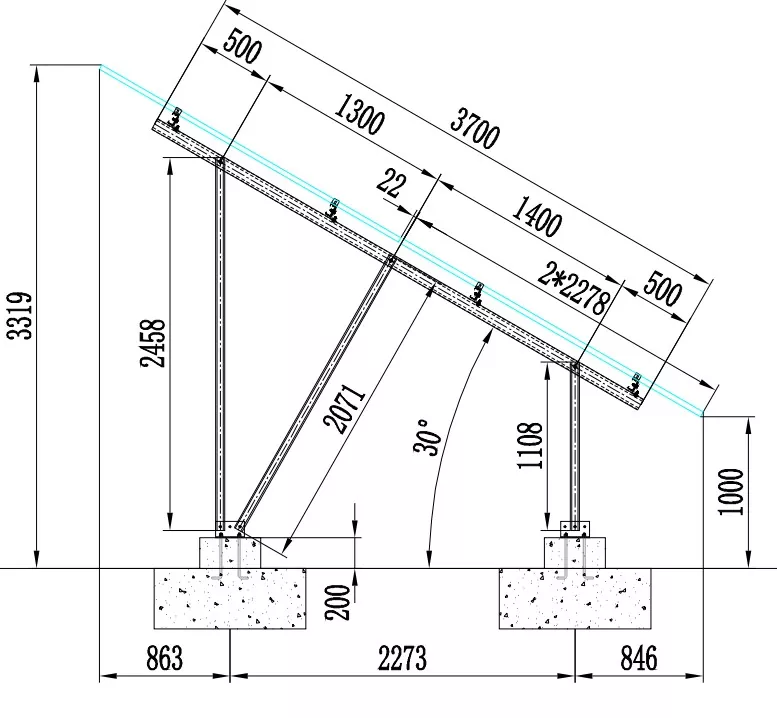

Dati di struttura:
Nome della struttura: sistema di montaggio solare in acciaio rettificato
Altezza minima tra la parte inferiore del pannello solare e il pavimento: 1000 mm.
L'altezza massima è 3319 mm
Angolo di inclinazione: 30°
Fondazione: calcestruzzo
Fila di pannelli solari: 2 pannelli
Orientamento di installazione: verticale (anche il ritratto può essere personalizzato)
Nervatura posteriore: acciaio ZAM a forma di U con fori
Materiale: ZAM
Dispositivo di fissaggio: viti/dadi/bulloni SUS304

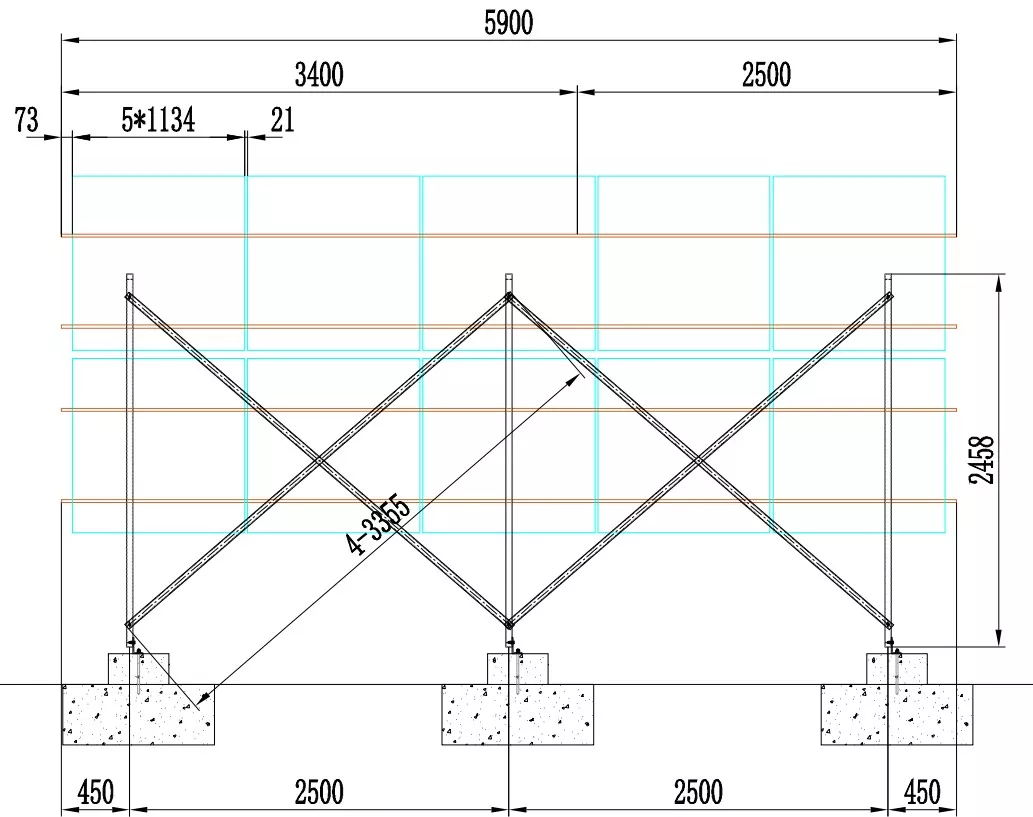

Dettagli costruttivi e di collegamento.
|
|
|
|
|
|
|
|
|
|
La distinta base della struttura di Topfencesolar
|
Articolo n. |
Nome |
Descrizione |
Materiale |
|
|
Trave |
3700 |
S350ZAM |
|
|
Binario C80x40x15 |
3400 |
S350ZAM |
|
Binario C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype (Con foro) |
1108 |
S350ZAM |
|
Palo C（con foro) |
2458 |
S350ZAM |
|
|
|
Tutore diagonale a forma di C |
2071 |
S350ZAM |
|
|
Costola posteriore a forma di U |
3355 |
S350ZAM |
|
Costola posteriore a forma di U |
2680 |
S350ZAM |
|
|
|
Base angolare in acciaio 02（Base in cemento） |
110*70*6*190 |
S350ZAM |
|
Base angolare in acciaio 02（Base in cemento） |
110*70*6*190 |
S350ZAM |
|
|
|
Connettore |
200 |
S350ZAM |
|
|
Supporto per arcareccio |
L80*50-1 |
S350ZAM |
|
|
Tipo con chiusura a morsetto con estremità verticale |
L40 |
Al6005-T5 |
|
|
Tipo di bloccaggio verticale con morsetto centrale |
L40 |
Al6005-T5 |

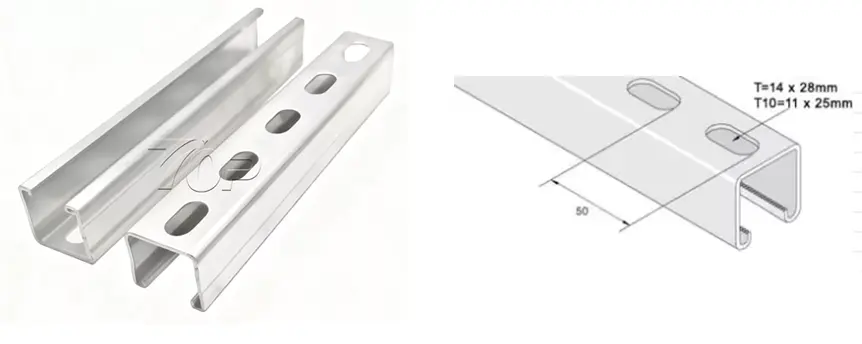

La dimensione della forma a U può essere personalizzata per diverse dimensioni.

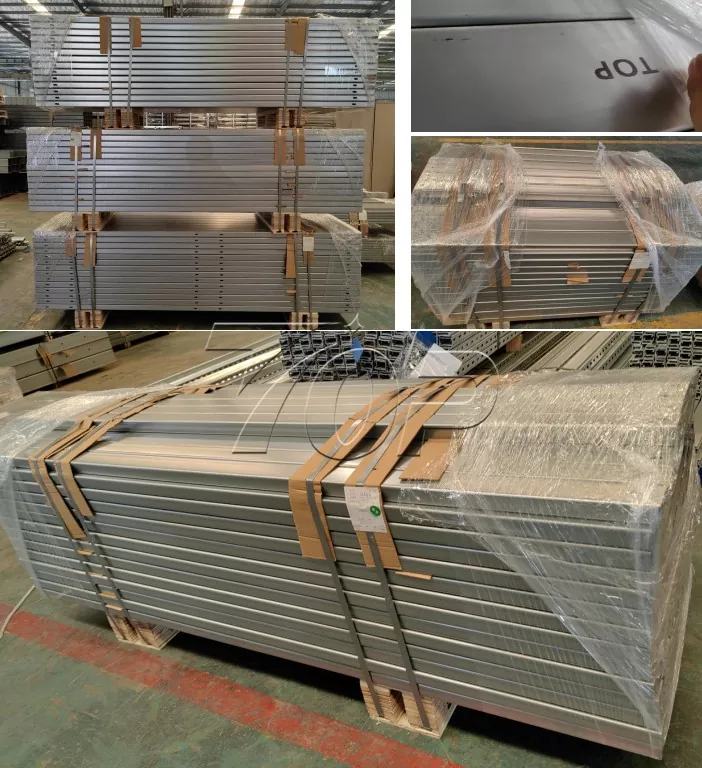

Immagini della produzione finita.

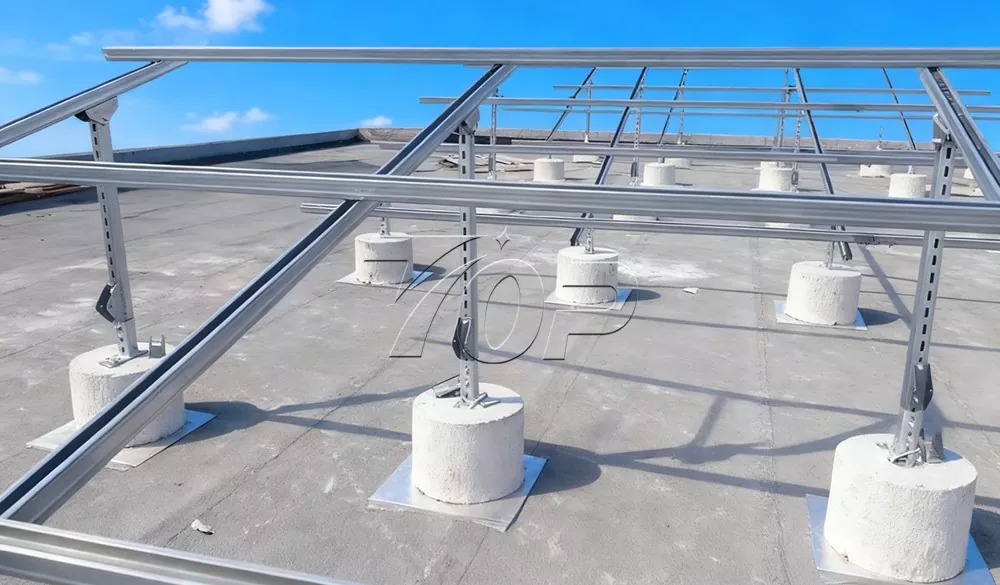

Casi applicativi reali
