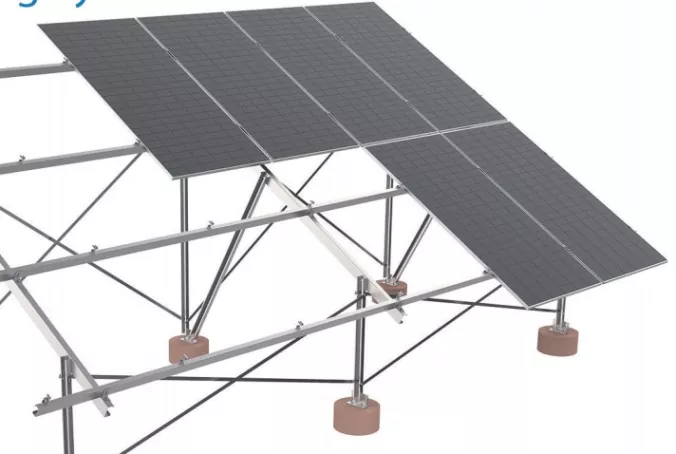

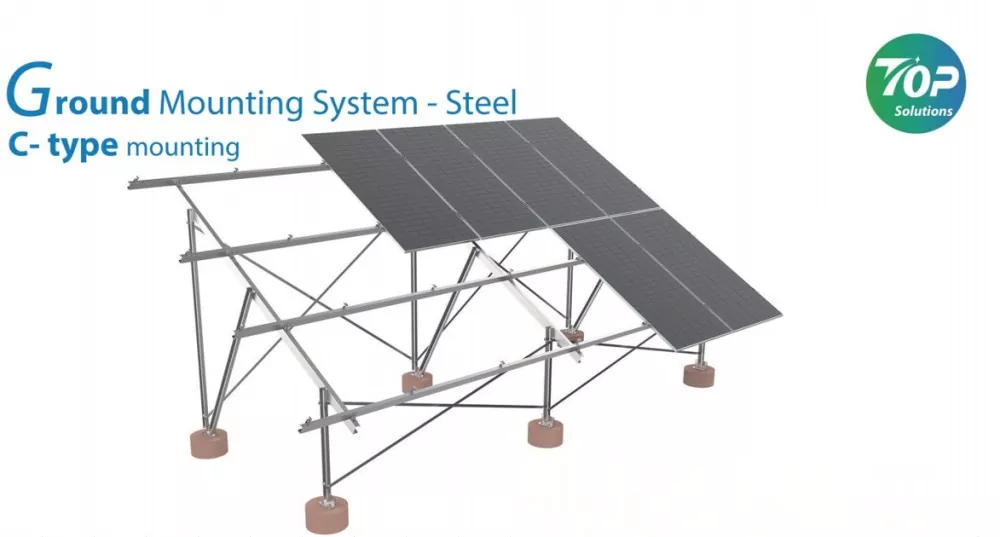

Rack per montaggio a terra del pannello solare

Per ottenere un rack di montaggio solare leggero e ad alta resistenza per il tuo sistema a terra, puoi contattare Topfencesolar e farci essere il tuo fornitore di questo rack di montaggio a terra per pannelli solari a forma di C.

Questo sistema di montaggio a terra di alta qualità ridurrà il peso dell'intero sistema di supporto, compresi i pannelli solari, garantendo al tempo stesso una capacità di carico sufficiente. Le sue staffe più leggere sono molto comode da trasportare durante il trasporto e l'installazione. L'altro vantaggio positivo è che sta riducendo i requisiti di carico della fondazione.

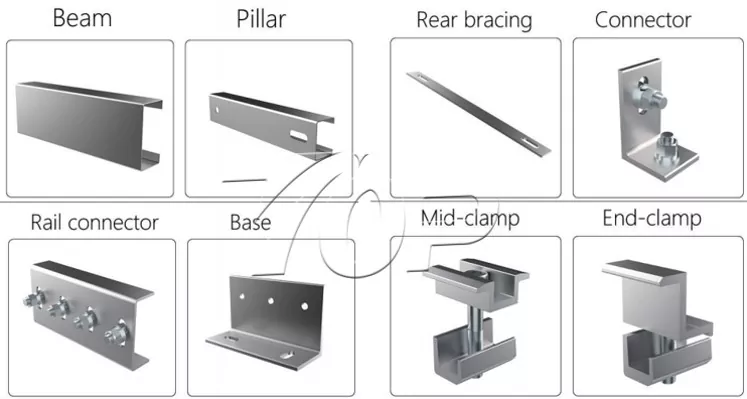

Componenti:

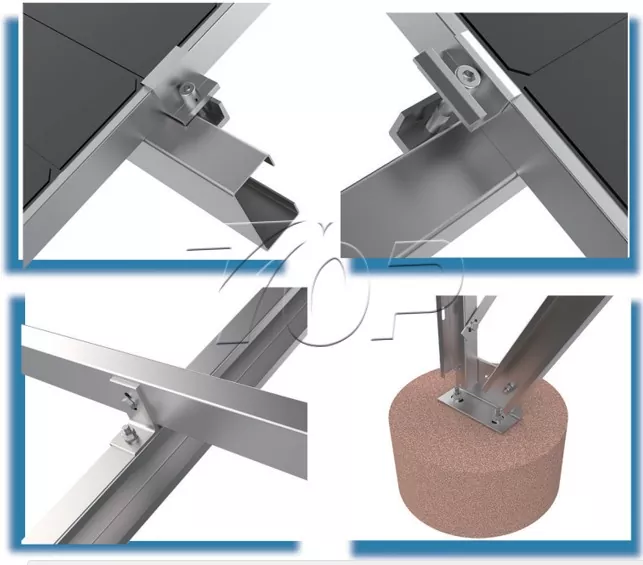

Dettagli della parte di connessione della struttura

Passaggi di installazione:

1 Preparazione per l'installazione

Verifica del cantiere: Verificare la planarità del terreno e la tipologia del terreno (si consigliano viti di ancoraggio o fondazioni in calcestruzzo).

2 Procedura di installazione

Fissazione della fondazione:

Se si utilizzano basi in cemento: gettare pilastri in cemento con una profondità di almeno 80 cm e inserire i bulloni della base di supporto.

Se si utilizzano viti di ancoraggio (consigliato): Avvitare le viti nel terreno fino alla profondità prevista (solitamente 1,2-2 m).

Assemblaggio supporto:

Fissare verticalmente la colonna in acciaio a forma di C sulla fondazione e fissarla con i bulloni.

Installare le travi di supporto trasversali e i rinforzi diagonali per assicurarsi che la struttura del rack per il montaggio a terra del pannello solare sia a livello (calibrare utilizzando una livella).

Installare i pannelli solari:

I pannelli solari a terra sono posizionati sulla trave e fissati con un dispositivo di bloccaggio in lega di alluminio per garantire una spaziatura uniforme (distanza consigliata ≥ 10 cm per la dissipazione del calore).

Vantaggi:

Materiale ad alta resistenza: l'acciaio zincato a caldo (HDG) o l'alluminio anodizzato offrono un'eccellente resistenza alla corrosione e resistenza strutturale con una durata di oltre 25 anni.

Design modulare: il rack per montaggio a terra del pannello solare supporta un rapido montaggio e regolazione, compatibile con una varietà di dimensioni di pannelli solari.

Resistenza al vento: grazie al design strutturale ottimizzato del rack solare con montaggio a terra e al fissaggio alla fondazione, può resistere a una velocità del vento superiore a 60 m/s, adatto per aree ad alta pressione del vento.

Angolo di installazione flessibile: supporta l'angolo di inclinazione fisso (15°-60°) o la regolazione stagionale dell'angolo per massimizzare l'efficienza della generazione di energia.

Bassa manutenzione: nessuna necessità di fondamenta in cemento, riduzione dell'inquinamento edilizio, bassi costi di manutenzione.
