In che modo una passerella portacavi solare può ridurre i guasti ai cavi fotovoltaici e tagliare i costi di manutenzione?

Astratto

I problemi dei cavi sono uno dei "piccoli problemi" più comuni che diventano costosi nei progetti solari: usura dell'isolamento dovuta a spigoli vivi, invecchiamento dovuto ai raggi UV, infiltrazioni d'acqua, roditori, percorsi allentati che non consentono ispezioni e retrofit disordinati che trasformano una semplice chiamata di servizio in ore sul posto. Un ben progettatoCanalina per cavi solariIl sistema risolve questi punti critici proteggendo i conduttori, organizzando i percorsi, migliorando la dissipazione del calore e rendendo prevedibili l'ispezione e la manutenzione. Questa guida spiega dove solitamente iniziano i guasti, come scegliere il tipo e il materiale del vassoio giusto per il tuo ambiente, come dimensionare e supportare correttamente i vassoi e cosa controllare prima della consegna, in modo che il tuo impianto fotovoltaico funzioni in modo più pulito, più sicuro e con meno sorprese.

Sommario

• Quali problemi si trovano comunemente ad affrontare i cavi solari nei siti reali?
• Perché un sistema di canaline portacavi solari cambia il gioco?
• Quale tipo di vassoio si adatta al tuo layout e al tuo profilo di rischio?
• Quale materiale dovresti scegliere per il tuo ambiente?
• Come dimensionare e instradare correttamente una passerella per cavi solari?
• Quali dettagli di installazione impediscono le richiamate successive?
• Cosa verificare prima della messa in servizio?
• Domande frequenti
• Passaggio successivo

Contorno

• Tipici fattori scatenanti di guasti ai cavi nei campi fotovoltaici e sui tetti
• Come aCanalina per cavi solarimigliora la protezione, l’organizzazione e la funzionalità
• Selezione del tipo di vassoio: a scala, perforato, in rete metallica, a fondo solido (con pratiche custodie d'uso)
• Selezione dei materiali per corrosione, raggi UV, sale costiero e inquinanti industriali
• Dimensionamento del vassoio, riempimento, raggio di curvatura, separazione e considerazioni termiche
• Checklist di installazione e controlli di messa in servizio
• Domande frequenti per acquirenti, EPC e team O&M

Quali problemi si trovano comunemente ad affrontare i cavi solari nei siti reali?

La maggior parte dei proprietari di impianti fotovoltaici non intende “sottodimensionare” la gestione dei cavi: i cavi semplicemente si moltiplicano man mano che i sistemi crescono. I grattacapi di solito si manifestano più tardi, quando i team O&M ereditano un routing veloce da installare ma difficile da mantenere. Ecco i modelli di errore che compaiono più e più volte:

• Abrasione dell'isolamento e danni ai bordi: I cavi posati su superfici ruvide, bordi metallici o ritagli scarsamente rifiniti si consumano lentamente.
• Ciclo UV e temperatura: L'esposizione al sole e l'espansione termica quotidiana possono accelerare l'invecchiamento e allentare le corse scarsamente supportate.
• Ingresso e raggruppamento di acqua: Punti bassi e condotti cadenti possono intrappolare l'umidità; i tetti e i percorsi dei cavi esterni sono spesso esposti alla pioggia portata dal vento.
• Roditori e uccelli: I passanti dei cavi esposti e il percorso di "facile accesso" invitano a masticare e annidare.
• Fasci di cavi non controllati: i pacchetti stretti e irregolari possono surriscaldarsi, complicare la risoluzione dei problemi e creare componenti aggiuntivi disordinati per le espansioni successive.
• Problemi di ispezione e conformità: La spaziatura incoerente dei supporti, la scarsa continuità di messa a terra/collegamento e la separazione poco chiara tra il cablaggio di alimentazione e quello di controllo possono far fallire le verifiche del sito.
• Chiamate di servizio lente: Quando i cavi non sono etichettati o organizzati, una semplice sostituzione si trasforma in un esercizio di tracciabilità.

A Canalina per cavi solarinon è solo "metallo per contenere i cavi", è un modo per standardizzare i percorsi dei cavi in ​​modo che il tuo sistema rimanga leggibile e sicuro per anni.

Perché un sistema di canaline portacavi solari cambia il gioco?

Le passerelle portacavi vengono spesso scelte per la velocità durante l'installazione, ma il loro valore più grande è la stabilità a lungo termine. Quando un sistema di vassoi viene selezionato e installato correttamente, ti aiuta in quattro modi pratici:

• Protezione: I vassoi tengono i cavi lontani da spigoli vivi, riducono le campate sospese e consentono coperture o protezioni dove l'esposizione è elevata.
• Ordine: L'instradamento pulito riduce i grovigli, previene incroci accidentali e semplifica l'etichettatura e il raggruppamento.
• Gestione del calore: Le strutture a vassoio aperto (come la scala e la rete) possono dissipare il calore meglio dei condotti ben imballati in molti scenari.
• Facilità di manutenzione: L'aggiunta di circuiti, la sostituzione di percorsi o l'isolamento dei guasti diventa più veloce perché il percorso è definito e accessibile.

Per tetti di grandi dimensioni, tettoie per posti auto coperti e array con montaggio a terra, aCanalina per cavi solaricrea anche una lavorazione ripetibile, il che significa che ogni fila, blocco o zona dell'inverter può seguire lo stesso standard. Questa coerenza è ciò che riduce le sorprese durante l'ispezione e i tempi di inattività durante le riparazioni.

Quale tipo di vassoio si adatta al tuo layout e al tuo profilo di rischio?

Non tutti i vassoi si comportano allo stesso modo. L'opzione "migliore" dipende dall'ambiente (costiero, industriale, su tetto), dal numero di cavi e dalla frequenza con cui si prevedono modifiche o espansioni.

Una regola semplice: scegli la passerella che compone il tuo passaggio caviprevedibile. Se prevedi modifiche frequenti, scegli un tipo di facile accesso ed espansione. Se l'esposizione e il danno fisico sono i tuoi maggiori rischi, dai priorità alla protezione e alle coperture compatibili.

Quale materiale dovresti scegliere per il tuo ambiente?

La scelta dei materiali è il punto in cui molti progetti che "sembravano a posto al momento della consegna" vengono puniti in seguito. La corrosione non richiede permesso, soprattutto nei siti costieri, nei parchi chimici o sui tetti con deflussi aggressivi. Di seguito una pratica guida alla scelta:

Se il tuo sito ha più microambienti (ad esempio: aria costiera aperta più corridoi interni riparati), puoi specificare materiali diversi per zona anziché spendere troppo ovunque. È qui che un fornitore esperto può aiutare a mappare il rischio di esposizione e proporre una distinta base equilibrata.

Molti team di progetto lavorano conXiamen Topfencesolar Co., Ltd. quando desiderano componenti del vassoio coerenti, accessori coordinati e fornitura scalabile per layout fotovoltaici, soprattutto quando il routing standardizzato e la compatibilità hardware affidabile contano tanto quanto il vassoio stesso.

Come dimensionare e instradare correttamente una passerella per cavi solari?

A Canalina per cavi solariIl sistema funziona meglio quando è progettato come la spina dorsale dell’infrastruttura e non come un ripensamento. Ecco i principi fondamentali di dimensionamento e routing che impediscono futuri colli di bottiglia:

• Pianificare la crescita: Lasciare spazio realistico per stringhe aggiuntive, linee di monitoraggio o futuri aggiornamenti dell'inverter. I vassoi di grandi dimensioni costano meno della rilavorazione.
• Rispettare il raggio di curvatura: Mantenere le transizioni fluide e utilizzare raccordi adeguati per gomiti e T: le curve strette sollecitano l'isolamento e complicano la trazione.
• Separa ciò che dovrebbe essere separato: Mantenere i cavi di alimentazione e di comunicazione/controllo sensibili opportunamente suddivisi dove richiesto dalle regole del progetto e dalle esigenze delle apparecchiature.
• Riempimento del cavo di controllo: I vassoi troppo pieni diventano caldi, sporchi e quasi impossibile risolvere il problema. Mantenere un raggruppamento e una spaziatura coerenti.
• Spaziatura dei supporti: I corretti intervalli di supporto prevengono cedimenti, intrappolamenti d'acqua e usura dovuta alle vibrazioni. Standardizzare la spaziatura in base al tipo di vassoio e al carico.
• Mentalità drenante all'aperto: Evitare i "punti bassi" e pianificare l'uscita dell'acqua. Nelle zone esposte, le coperture dovrebbero essere scelte tenendo conto del comportamento meteorologico.

Se il problema sono ripetuti guasti di isolamento o misteriosi allarmi intermittenti, esaminare attentamente: (1) lunghe campate non supportate, (2) transizioni brusche e (3) punti di strozzatura del fascio affollati vicino ai quadri di combinazione e agli ingressi dell'inverter. Un percorso del vassoio più pulito risolve tutti e tre.

Quali dettagli di installazione impediscono le richiamate successive?

Anche il vassoio giusto può avere prestazioni inferiori se vengono trascurati piccoli dettagli. I migliori installatori trattano il lavoro sulle passerelle portacavi come un lavoro di finitura, perché è ciò che determina se il sistema rimane "silenzioso" per anni. Utilizza questa lista di controllo:

• Sbavare e proteggere i bordi tagliatiper prevenire l'abrasione graduale.
• Utilizzare raccordi e connettori compatibiliin questo modo le articolazioni rimangono allineate e stabili durante i cicli termici.
• Legame e continuità: garantire che il collegamento elettrico sia coerente tra le sezioni del vassoio, in particolare in corrispondenza dei giunti di dilatazione e delle transizioni.
• Etichetta logicamente: etichettare le zone dei vassoi, i percorsi e i punti di diramazione principali in modo che la risoluzione dei problemi non diventi un lavoro da detective.
• Mettiti in sicurezza e percorri con calma: evitare legature troppo strette che mordono l'isolamento; mantenere i percorsi dei cavi ordinati e leggibili.
• Proteggi le aree vulnerabili: aggiungere coperture/protezioni su passaggi pedonali, bordi del tetto, perimetri soggetti a roditori e ingressi di attrezzature.

Se desideri meno ore di O&M, questa è la battuta finale: rendi leggibile il percorso del vassoio a colpo d'occhio. Un ordineCanalina per cavi solaricorridoio riduce l’errore umano che causa guasti “secondari” durante la manutenzione.

Cosa verificare prima della messa in servizio?

La messa in servizio non riguarda solo i test elettrici, ma riguarda anche la verifica che il sistema fisico non si degradi rapidamente. Prima della consegna confermare:

• Gli accessori si abbinano al sistema di vassoi(raccordi, coperchi, riduttori, fascette) senza sostituzioni improvvisate.
• Nessun punto di contatto taglientedove i cavi toccano bordi metallici o hardware.
• Supporto e allineamento coerenti—nessuna sezione visibile di cedimento, torsione o "fluttuazione".
• Transizioni chiare nei recinticon un'adeguata protezione dell'ingresso, pressacavo e gestione ordinata dei cavi.
• Documentazione di zonain modo che i futuri team sappiano cosa corre dove senza congetture.

Questi controlli sono semplici, ma prevengono il tipo di problema più costoso: quello che si manifesta solo dopo mesi di agenti atmosferici e cicli di carico.

Domande frequenti

D: Cosa rende una passerella portacavi solare migliore rispetto a far passare tutto in un condotto?

UN:Le condutture possono essere ottime per esigenze di protezione specifiche, ma i grandi sistemi fotovoltaici spesso traggono vantaggio da percorsi a vaschetta che sono più facili da ispezionare, espandere e mantenere. I vassoi mantengono i percorsi visibili e organizzati, riducendo i tempi di risoluzione dei problemi e prevenendo retrofit disordinati.

D: Quale tipo di vassoio è solitamente il migliore per gli impianti solari da esterno?

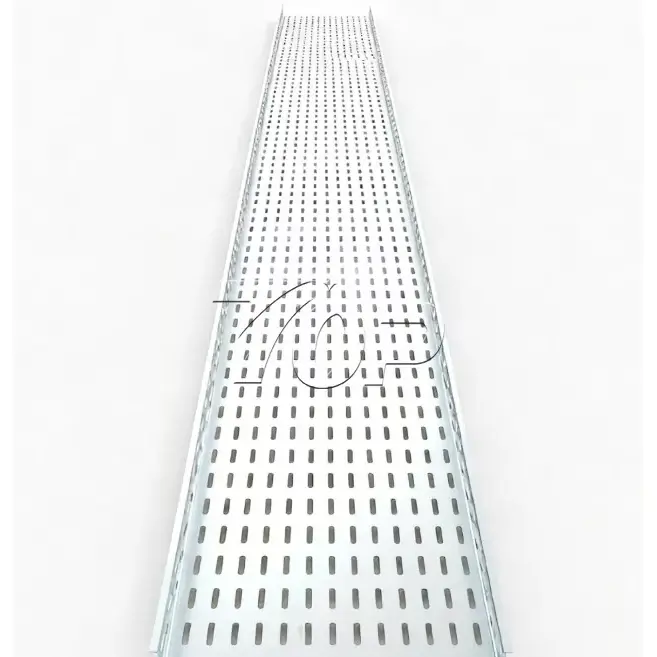

UN:I vassoi a scala sono comuni per i lunghi corridoi esterni perché sono resistenti e ventilati. I vassoi perforati vengono spesso scelti quando si desidera un supporto più continuo per i cavi più piccoli. Il “migliore” dipende dall’esposizione, dal numero di cavi e dalle esigenze di protezione.

D: Come posso evitare problemi di corrosione nei progetti costieri?

UN:Scegli materiali e finiture adatti all'esposizione al sale (spesso acciaio inossidabile nelle zone più difficili o sistemi in alluminio/zincato attentamente specificati con un'adeguata compatibilità hardware). Evitare inoltre metalli non corrispondenti che possono accelerare la corrosione galvanica.

D: Una passerella portacavi solare può aiutare a prevenire i danni ai roditori?

UN:Sì, eliminando i cavi allentati e consentendo coperture o instradamenti protetti nelle aree vulnerabili. Il controllo del percorso fisico è uno dei modi più efficaci per ridurre l’accesso dei roditori.

D: Quali sono gli errori di installazione più comuni che causano futuri guasti ai cavi?

UN:Spigoli vivi in ​​corrispondenza dei tagli, spaziatura incoerente dei supporti, riempimento di cavi sovraffollato in prossimità degli ingressi delle apparecchiature e scarsa adesione/continuità ai giunti. Questi problemi tendono a manifestarsi successivamente come guasti intermittenti o usura visibile dell'isolamento.

D: È costoso “sovradimensionare” un sistema di vassoi per espansioni future?

UN:Di solito è più economico che cambiare rotta in un secondo momento. Una modesta indennità per la crescita può prevenire retrofit dirompenti, rilavorazioni e tempi di inattività imprevisti quando si verificano espansioni o aggiornamenti di monitoraggio.

Passaggio successivo

Se il tuo attuale sito fotovoltaico è alle prese con percorsi disordinati, lentezza nella risoluzione dei problemi o problemi di isolamento ricorrenti, il miglioramento del percorso è spesso la strada più veloce per operazioni più tranquille. Una scelta opportunamenteCanalina per cavi solariIl sistema può ridurre i guasti, accelerare la manutenzione e mantenere le espansioni pulite invece che caotiche.

Desideri una configurazione del vassoio che si adatti al tuo ambiente, al layout e al volume dei cavi senza effettuare acquisti eccessivi? RaggiungereXiamen Topfencesolar Co., Ltd.—condividi le condizioni del tuo sito e il piano di instradamento di base e ti aiuteremo a selezionare tipi pratici di vassoi, materiali e accessori che rendono l'installazione e la manutenzione più agevoli. Pronto a trasferirti?Contattaciper discutere il tuo progetto e ottenere una raccomandazione su misura.
