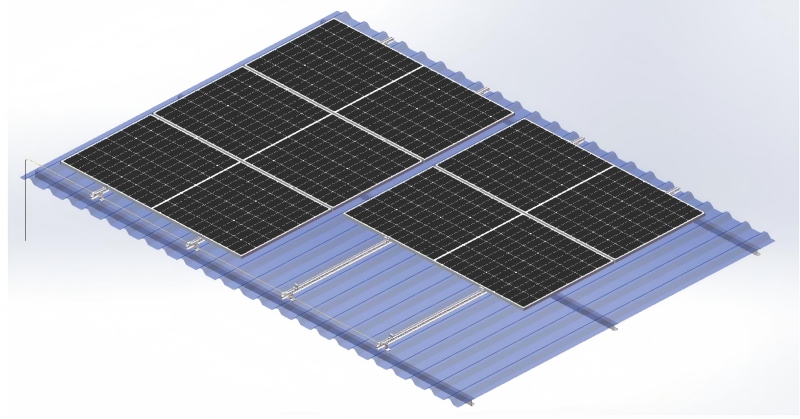

Come montare un pannello solare sul tetto?

L'installazione di una centrale solare può apportare numerosi vantaggi, ad esempio risparmiare sulla bolletta elettrica o addirittura rinunciarvi completamente.

Per godere delle tante comodità dell’energia solare, installarla sul tetto è innanzitutto l’opzione più conveniente.

La guida per montare un pannello solare sul tetto

Dai componenti e materiali richiesti alle migliori posizioni di installazione e alle istruzioni operative passo passo, tutte le informazioni che devi sapere possono essere trovate qui. Portare con sé il componente di installazione fissoPiedini a Le binari di guida come esempio. I componenti necessari per l'installazione dei pannelli solari fissi dipendono in gran parte dal produttore, ma sono più o meno gli stessi per qualsiasi metodo di installazione dei pannelli solari. Un set completo comprende componenti, cavi inverter, connettori MC4, pin a L + guide, staffe in lega di alluminio, ecc. e, soprattutto, strumenti di costruzione. In questo tipo di sistema di installazione è necessario praticare dei fori nelle parti di collegamento e fissarle sulle guide di installazione per garantire che l'intera struttura sia saldamente installata sul tetto. Un set di kit di installazione della staffa di supporto può soddisfare perfettamente questo requisito di installazione. Altri metodi di installazione includono l'installazione dei bulloni e l'installazione del blocco di pressione. Oltre a questi è necessario predisporre anche i seguenti attrezzi: • chiave inglese • squadra • telone impermeabile, ecc.

Questa custodia utilizza materiali in alluminio con piedini a forma di L e binari di guida. Questo materiale è caratterizzato da elevata resistenza, leggerezza e resistenza alla corrosione. I materiali in alluminio sono facili da trasformare in materiali angolari, adatti a strumenti comuni e a persone non così professionali. Inoltre, l'alluminio è compatibile con i telai della maggior parte dei pannelli solari, quindi le famiglie possono installarli da sole senza dover chiamare professionisti.

Di seguito sono riportati i passaggi dettagliati dell'installazione:

Si prega di leggere attentamente l'intero manuale prima di installare il sistema solare sul tetto.

*Seguendo scrupolosamente le istruzioni di installazione della soluzione di montaggio sul tetto con piedini a L si soddisferanno i requisiti strutturali del prodotto e saranno conformi agli standard pertinenti. Durante l'installazione, assicurarsi di rispettare le norme di sicurezza pertinenti e prestare attenzione alle normative regionali pertinenti.

Gli installatori dovranno attenersi alle seguenti norme.

1. Rispettare tutte le normative edilizie locali o nazionali applicabili, comprese quelle che potrebbero sostituire il presente manuale;

2. Garantire che prodotti come le staffe siano adatti per installazioni e ambienti di installazione specifici;

3. Utilizza gli accessori forniti dalla nostra azienda e gli strumenti di installazione che porti con te. (La nostra azienda non si assume alcuna responsabilità per la costruzione con accessori sostitutivi);

4. Come riciclare: seguire le normative locali;

5. Personale operativo: garantire non meno di due installatori professionisti di pannelli solari;

6. Assicurarsi che l'installazione delle apparecchiature elettriche sia completata da elettricisti professionisti;

7. Garantire l'installazione sicura dei componenti elettrici del sistema di pannelli solari.

Caratteristiche principali

UN. Utilizzato principalmente per tetti in tegole di acciaio colorato a forma di scala sostenuti da travi in ​​legno o travi in ​​acciaio

B. Design leggero, resistente e bello, facile da montare e veloce da installare

C. Adatto a tutti i tipi di installazioni di pannelli solari con e senza telaio sul mercato

D. I componenti sono preassemblati in fabbrica e adeguatamente imballati per risparmiare tempo di installazione in loco

1. Descrizione

Questo sistema utilizza accessori in lega di alluminio,binari in alluminioe bulloni in acciaio inossidabile, ed è adatto per tetti in tegole di acciaio colorato a forma di scala sostenuti da travi in ​​legno o travi in ​​acciaio.

Prima di installare il sistema, leggere attentamente le seguenti istruzioni di installazione. E si prega di rispettare le leggi locali durante l'installazione.

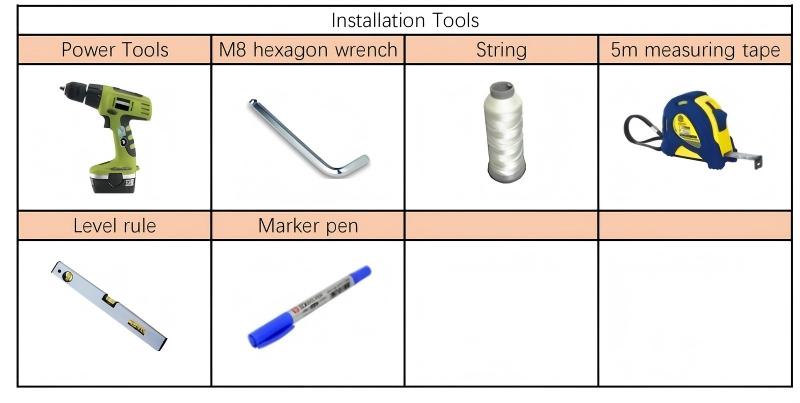

2. Strumenti di installazione

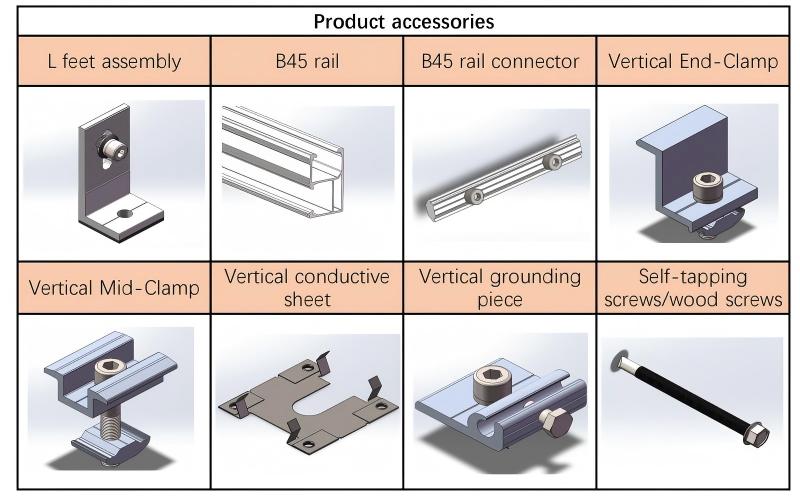

3. Accessori del prodotto

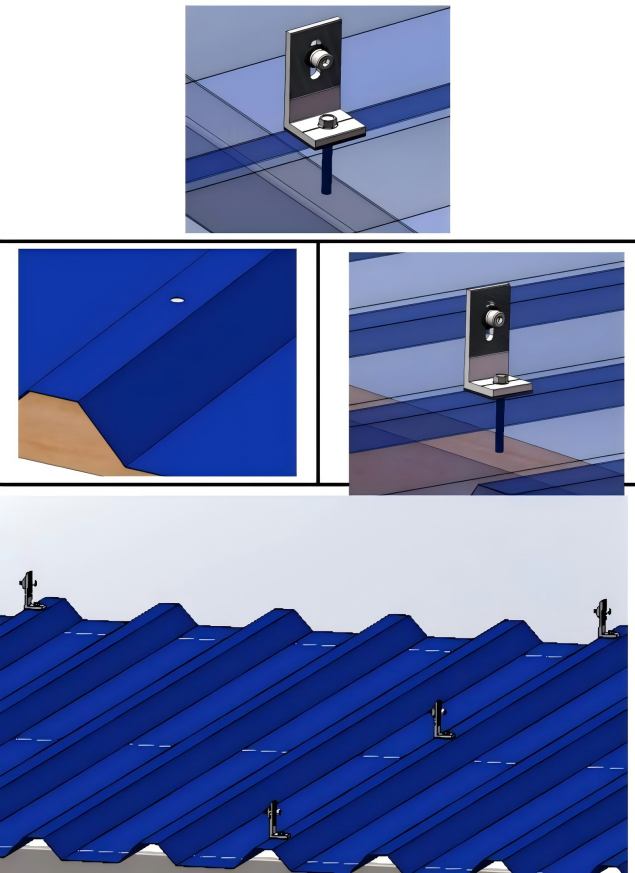

4.1 Installazione del piedino L

A seconda del materiale della trave di supporto, utilizzare viti autoperforanti (la trave di supporto è una trave di acciaio) o viti per legno (la trave di supporto è una trave di legno) per installare e fissare il gruppo piedini a L nella posizione di cresta della piastrella in acciaio di colore trapezoidale.

PS: Se gli arcarecci che sostengono le tegole trapezoidali in acciaio sono costituiti da travi in ​​legno, è necessario utilizzare un utensile da trapano per praticare preventivamente un piccolo foro di φ6mm nelle tegole in acciaio colorate per facilitare l'inserimento delle viti da legno.

Disporre secondo il disegno e installare i rimanenti gruppi di piedi a L utilizzando il metodo sopra descritto.

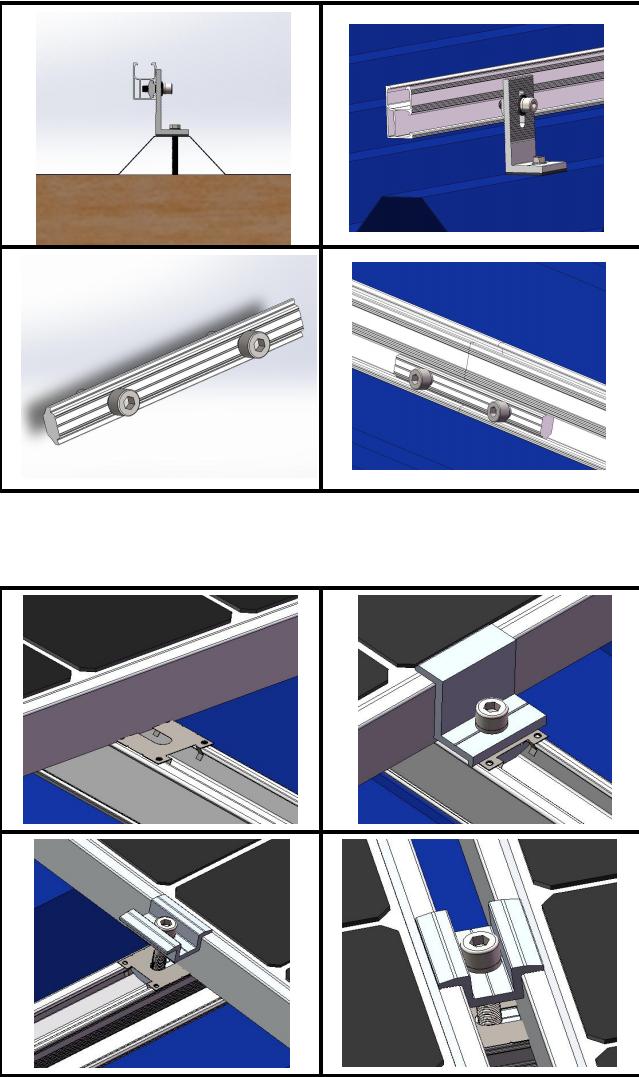

4.2 Installazione della guida B45

Regolare la direzione della superficie ondulata del binario B45 per allinearla con la superficie ondulata del componente piedino a L già installato e fisso e utilizzare una chiave esagonale M8 per serrare il bullone esagonale sul gancio per bloccare il binario.

Installare il connettore del binario nella posizione del giunto del binario e utilizzare una chiave esagonale M8 per serrare i bulloni esagonali sul connettore del binario per bloccare i giunti su entrambe le estremità.

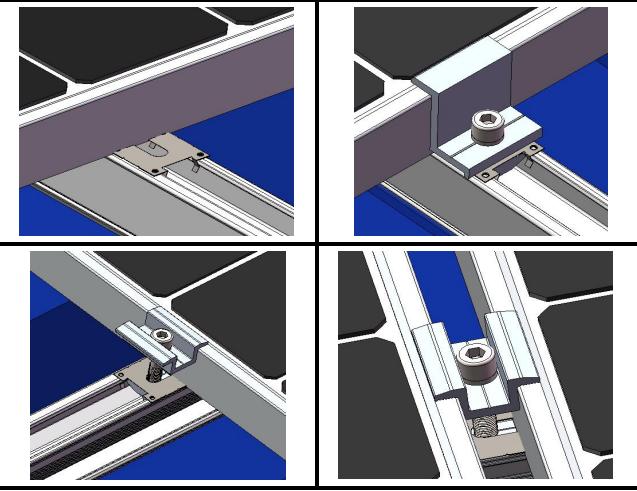

4.3 Installazione di pannelli solari

Posizionare il pannello solare sul binario, regolare la posizione del gruppo terminale e fissarlo con il morsetto terminale (se dotato di un foglio conduttivo, premere il foglio conduttivo nella fessura del binario, regolare la posizione e premere un'estremità del foglio conduttivo con la struttura metallica del pannello solare).

Dopo aver regolato la posizione del pannello solare centrale, fissarlo conMorsetto centrale(se dotato di foglio conduttivo, premere il foglio conduttivo nella fessura della guida e, dopo aver regolato la posizione, utilizzare i telai metallici dei pannelli solari su entrambi i lati per premere le due estremità del foglio conduttivo)

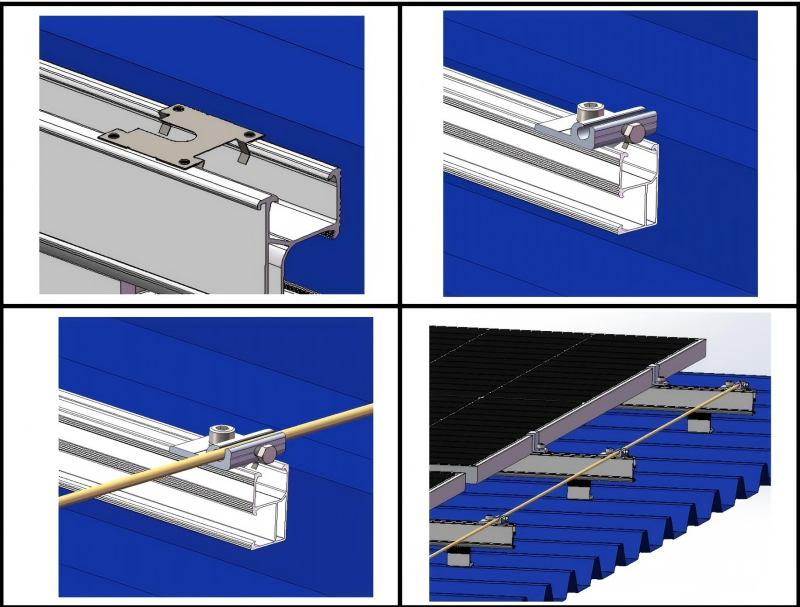

4.4 Installazione del raccordo di terra

(1) Installare il foglio conduttivo all'estremità della guida.

(2) Quindi installare il componente di messa a terra.

(3) Installare i fermagli di messa a terra alle estremità delle restanti guide.

(4) Far passare un filo di rame attraverso questi fermagli di messa a terra, serrare i bulloni esagonali e infine mettere a terra il filo di rame di messa a terra.
